Tấm chắn cao su hình nón 500H Chống tia cực tím Ozone Bảo vệ hấp thụ nước thấp
Sự mô tả

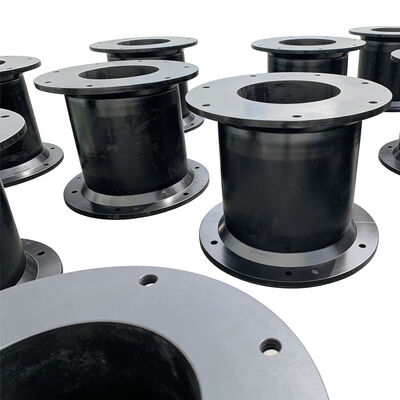

Chắn bùn cao su hình nón là thế hệ chắn bùn 'tế bào' mới nhất, với hiệu suất và hiệu quả tối ưu.Hình dạng thân hình nón làm cho chắn bùn loại hình nón rất ổn định ở góc nén lớn, và cung cấp độ bền cắt tuyệt vời.Khi quá tải dừng, chắn bùn biển Super Cone thậm chí còn có khả năng chống chịu tốt hơn.
Chắn bùn cao su hình nón là một loại chắn bùn cao su hiệu quả được sử dụng trong các ứng dụng khác nhau.Nó có thân hình nón và mặt bích gắn hoàn toàn bằng cao su.Hình dạng hình nón và hình dạng tinh tế của nó dẫn đến một số đặc điểm hiệu suất vượt trội.
Thông số kỹ thuật
| Nguồn gốc | Trung Quốc |
| Thương hiệu | DockFender |
| Số mô hình | DF-CRF500H |
| tên sản phẩm | Tấm chắn cao su hình nón 500H Chống tia cực tím Ozone Bảo vệ hấp thụ nước thấp |
| Vật chất | Cao su tự nhiên chất lượng cao |
| Tiêu chuẩn | HGT 2866-2016, PIANC2002 |
| Tỉ trọng | 1,35 ~ 2,0 g / cm3 |
| Sức căng | ≥16 MPA |
| Chiều cao | 500H-2000H |
| Đánh giá lệch | 70% - 72% |
| Hình dạng | Loại hình nón |
| Dịch vụ | OEM hoặc ODM |
| Đăng kí | Được sử dụng để bảo vệ tàu và bến tàu |
| Người mẫu | H | h | F | D | Q | W | dm | dn |
| Hình nón | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13,5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
Phụ kiện lắp đặt
Mặt trước: Giảm áp suất bề mặt và tránh hư hại cho chắn bùn và tàu thuyền.
Tấm ốp mặt: Giảm hệ số ma sát để bảo vệ thân tàu.Polyetylen trọng lượng phân tử siêu cao.
Bu lông và đai ốc được lắp đặt sẵn: Được sử dụng để cố định chắn bùn vào đế.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Vòng chữ U cài sẵn: Bảo vệ chuỗi.Q235 sơn hoặc mạ kẽm nhúng nóng.
Anchor Bolt: Kết nối các phụ kiện như chắn bùn và ốp trước.Thép không gỉ (hoặc mạ kẽm nhúng nóng).
Chuỗi cân: Hỗ trợ bảng điều khiển phía trước để tránh bị chảy xệ.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Chuỗi căng: Khi phần dưới của chắn bùn được căng thẳng, nó sẽ hạn chế độ lệch của chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Shear Chain: Ngăn chặn biến dạng cắt của hệ thống chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Đặc trưng
1. Hình học hiệu quả cao
2. Thiết kế mạnh mẽ, đã được chứng minh
3. Hình dạng ổn định chống cắt
4. Sự lựa chọn đa dạng của các hợp chất cao su
Các ứng dụng
● Nhà ga container & hàng loạt
● Trạm dầu khí
● Nhà ga hàng hóa chung
● Bến du thuyền
● Bến phà & bến RoRo
● Hải quân
