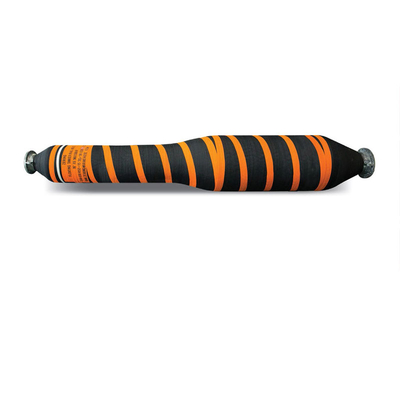

Ống cao su STS áp suất cao Chống ăn mòn Linh hoạt Tuổi thọ dài
Mô tả

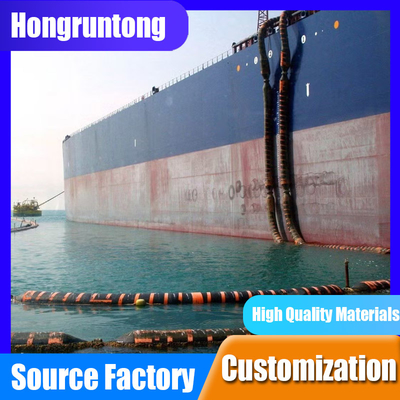

Ống cao su STS được thiết kế cho các hoạt động chuyển chất lỏng từ tàu sang bờ, nơi an toàn và độ tin cậy là rất quan trọng. Được chế tạo để xử lý dầu mỏ, dầu thô và các sản phẩm hóa chất tinh chế, những ống này mang lại độ đàn hồi và khả năng hấp thụ sốc vượt trội so với các đường ống chuyển tải cứng. Hợp chất cao su chắc chắn của chúng đảm bảo độ bền trong điều kiện hàng hải khắc nghiệt như tiếp xúc với tia UV, phun muối và xử lý boong tàu mài mòn.
Nghiên cứu điển hình: Cảng dầu, Singapore
Một cảng xuất khẩu dầu phải đối mặt với thời gian ngừng hoạt động thường xuyên do các vấn đề bảo trì đường ống và rò rỉ với các ống composite cũ. Bằng cách chuyển sang Ống cao su STS, cảng đã giảm 70% số lần hỏng ống, tiết kiệm ước tính 250.000 USD hàng năm về bảo trì và thời gian ngừng hoạt động. Tính linh hoạt vượt trội của ống cũng rút ngắn thời gian bốc hàng của tàu xuống 12%, trực tiếp làm tăng sản lượng của cảng.
Thông số kỹ thuật
| Vật liệu | PTFE, Dây thép mạ kẽm, Vải polyester tráng PVC |
| Tên sản phẩm | Ống STS |
| Kích thước | HM-SH78 |
| Dây bên trong | Thép không gỉ 316 |
| Lớp lót | Polyamide |
| Khung | Vải polyamide, Màng polyester |
| Dây bên ngoài | Thép không gỉ 316 |
| Áp suất làm việc | 10 bar đến 21 bar |
| Chiều dài tối đa | 40 mét |
| Mẫu | Có sẵn |
| Thời gian giao hàng | Thông thường 3-5 ngày |
| Mô hình | Kích thước | Áp suất làm việc | Hệ số an toàn | Bán kính uốn | Trọng lượng | Chiều dài | ||
| Composite | [mm] | [inch] | [bar] | [psi] | [kg] | [m] | ||
| HM-SH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| HM-SH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| HM-SH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| HM-SH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| HM-SH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| HM-SH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| HM-SH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| HM-SH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| HM-SH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| HM-SH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| HM-SH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| HM-SH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *Lưu ý: Các kích thước khác nhau có thể được tùy chỉnh theo yêu cầu. | ||||||||
Tính năng
Cấu trúc đàn hồi cao
Cao su mang lại độ linh hoạt vượt trội, hấp thụ các tải trọng va đập do chuyển động của tàu. Không giống như các đường ống cứng, nó ngăn ngừa sự tập trung ứng suất đột ngột, kéo dài tuổi thọ của ống.
Ví dụ: Trong khi biển động mạnh, ống uốn cong trơn tru mà không bị xoắn, đảm bảo việc chuyển chất lỏng liên tục.
Gia cố nhiều lớp
Được thiết kế với các lớp gia cố bằng vải và dây thép, ống có thể xử lý SWL lên đến áp suất làm việc 21 bar. Điều này ngăn ngừa phình ra và vỡ dưới tốc độ dòng chảy cao.
So với các ống tiêu chuẩn, cao su gia cố vẫn giữ được hình dạng của nó dưới áp suất tăng đột ngột, giảm nguy cơ nổ.
Hợp chất cao su chống ăn mòn
Lớp lót bên trong có khả năng chống dầu, dung môi hóa học và xâm nhập nước biển. Điều này đảm bảo sự suy giảm tối thiểu ngay cả trong quá trình chuyển tải hàng hóa mạnh.
Giá trị: Giảm chu kỳ thay thế, cắt giảm chi phí sở hữu trọn đời 40% so với ống thông thường.
Lớp phủ an toàn nâng cao
Các lớp bên ngoài được xử lý bằng chất ổn định UV và lớp phủ chống mài mòn, làm cho chúng lý tưởng để lưu trữ ngoài trời trong thời gian dài.
Ưu điểm: Duy trì tính toàn vẹn ngay cả sau khi tiếp xúc với ánh nắng mặt trời kéo dài, không giống như các ống không tráng rẻ tiền.
Ứng dụng
Cảng dầu khí

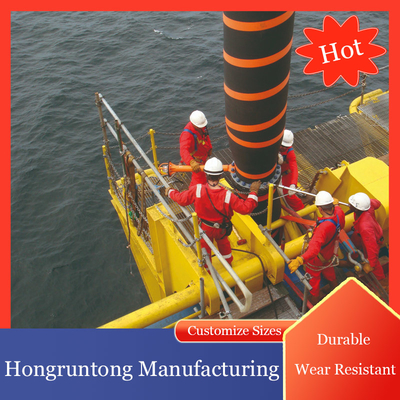

Hoạt động: Kết nối ống góp tàu với đường ống bờ để vận chuyển dầu thô hoặc dầu đã tinh chế. Yêu cầu cáp nối đất để ngăn chặn sự tích tụ tĩnh điện.
Lưu ý an toàn: Kiểm tra thường xuyên các điểm nối để phát hiện hao mòn là rất quan trọng.
Tàu chở hóa chất
Kháng hóa chất lỏng. Người vận hành phải xác minh khả năng tương thích hóa học với lớp lót bên trong trước khi chuyển.
Các đơn vị lưu trữ nổi (FSU)
Đủ linh hoạt để chịu được sự thay đổi của thủy triều. Ống cho phép định vị động của tàu mà không bị gián đoạn.
Cấp nhiên liệu khẩn cấp
Di động và nhanh chóng triển khai trong quá trình tiếp nhiên liệu ngoài khơi. Thân cao su nhẹ làm giảm mệt mỏi khi xử lý của thủy thủ đoàn.
Tại sao chọn Hongruntong Marine?
Kỹ thuật cao su đã được chứng minh
Hàng thập kỷ kinh nghiệm trong việc pha trộn cao su cấp hàng hải đảm bảo khả năng kháng hóa chất và cơ học vượt trội được xác nhận bởi các tiêu chuẩn ISO và OCIMF.
Kiểm soát chất lượng nghiêm ngặt
Mỗi ống trải qua thử nghiệm thủy tĩnh và chân không trước khi giao hàng. Giấy chứng nhận và báo cáo thử nghiệm được cung cấp để đảm bảo tuân thủ.
Hỗ trợ kỹ thuật phù hợp
Chúng tôi thiết kế chiều dài, đường kính và đầu nối ống tùy chỉnh để phù hợp với tốc độ dòng chảy hoạt động của từng cảng.
Mạng lưới dịch vụ hậu mãi toàn cầu
Ống và khớp nối dự phòng được dự trữ tại các trung tâm khu vực, đảm bảo thay thế nhanh chóng và giảm thiểu thời gian ngừng hoạt động cho khách hàng của chúng tôi.
Câu hỏi thường gặp
1. Q: Áp suất làm việc tối đa của Ống cao su STS của bạn là bao nhiêu?
A: Các mẫu tiêu chuẩn hoạt động lên đến 21 bar. Xếp hạng cao hơn có sẵn theo yêu cầu với các lớp gia cố.
2. Q: Ống nên được bảo quản như thế nào khi không sử dụng?
A: Bảo quản ở nơi râm mát, khô ráo, cuộn lỏng lẻo mà không bị uốn cong sắc nhọn. Tránh tiếp xúc với cặn dầu để kéo dài tuổi thọ.
3. Q: Nó có thể được sử dụng ở nhiệt độ dưới 0 độ C không?
A: Có, với các hợp chất cao su nhiệt độ thấp, ống vẫn linh hoạt xuống đến -30°C. Các phiên bản tiêu chuẩn được đánh giá từ -20°C đến +80°C.
4. Q: Cần bảo trì những gì?
A: Kiểm tra khớp nối, mài mòn lớp vỏ bên ngoài và hao mòn lớp lót bên trong hàng quý. Thay thế nếu phát hiện vết nứt, phình ra hoặc giảm lưu lượng.
