15Bar Composite STS Hose EN13766 Hướng dẫn 12 "Dây thép gia cố Dầu nhiên liệu thân thiện với môi trường
Sự mô tả
Hệ thống chuyển giao là một yếu tố quan trọng cho LNG trôi nổi.Để giảm tải LNG ngoài khơi, các hệ thống chuyển tải trên không và nổi khác nhau hiện đang được phát triển.Một số dựa trên công nghệ cánh tay tải, một số khác dựa trên ống mềm kim loại hoặc ống STS đa composite.

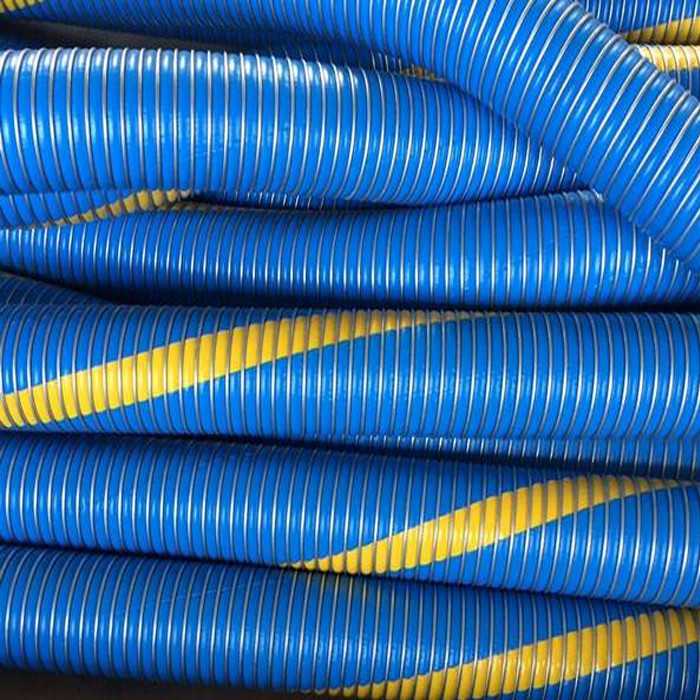

Ống STS đa composite bao gồm các dây xoắn, các màng mỏng chất lỏng chặt chẽ bằng vật liệu cao phân tử và các lớp vải như vật liệu cao phân tử.Đối với ống nổi, ống STS composite được bao phủ bởi lớp cách nhiệt và một ống bên ngoài bằng polyme.Các ống composite tương tự thường được sử dụng trong ngành công nghiệp dầu và hóa chất để chuyển tải.Vì vậy, công nghệ ống composite STS không phải là mới.Tuy nhiên, các yêu cầu về độ tin cậy và an toàn cũng như nhiệt độ đông lạnh trong quá trình vận hành làm cho ống LNG trở thành một loại riêng của nó.
Thông số kỹ thuật
| Mục | 15Bar Composite STS Hose EN13766 Hướng dẫn 12 "Dây thép gia cố Dầu nhiên liệu thân thiện với môi trường |
| Vật chất | PTFE cấp cao nhất |
| Kích thước có sẵn | Đường kính: 32-800mm;Chiều dài≤40m |
| Áp lực công việc | 10-21Bar |
| Máy hút bụi | 0.9Bar |
| Màu sắc | Trong suốt, đen, trắng, bất kỳ màu pantone nào cũng có sẵn |
| Đăng kí | Hút và xả dầu nhiên liệu hoặc chất bôi trơn trong xe tải hoặc các cặn bẩn cố định |
| Định mức | EN13766 & En13765 |
| Phạm vi nhiệt độ | -30 ℃ đến + 100 ℃ |
| Hệ số an toàn | 6: 1 |
|
Kháng hóa chất
|
Nhiên liệu A: Không suy giảm |
| Dầu 3: Không bị hư hỏng | |
| Dầu bôi trơn: Không bị biến chất | |
| Dầu cắt: Không bị biến chất | |
| HCL loãng: Không suy giảm |
| Người mẫu | Kích thước | Áp lực công việc | Hệ số an toàn | Bán kính uốn | Trọng lượng | Chiều dài | ||
| Tổng hợp | [mm] | [inch] | [quán ba] | [psi] | [Kilôgam] | [m] | ||
| DF-CH20 | 20 | 3/4 " | 16 | 230 | 6: 1 | 80 | 0,8 | 40 |
| DF-CH25 | 25 | 1 " | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1,3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1,5 | 40 |
| DF-CH50 | 50 | 2 " | 16 | 230 | 6: 1 | 180 | 2,5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3,3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6: 1 | 380 | 6,8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 " | 16 | 230 | 6: 1 | 500 | 13,2 | 40 |
| DF-CH200 | 200 | số 8" | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 " | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * Lưu ý: Kích thước đa dạng có thể tùy chỉnh theo yêu cầu. | ||||||||
Đặc trưng
1. Khả năng chống áp lực dương và âm tốt.
2. Chức năng phóng điện tĩnh điện.
3. Nó có thể chịu áp lực cao, chống mài mòn.
4. Khả năng chịu nhiệt độ cao.
5. Nó có khả năng chống dầu tốt và chống ăn mòn hóa học.
6. Sử dụng ái lực là mạnh mẽ, cảm thấy tốt, không dính, nhiều màu sắc.
Các ứng dụng

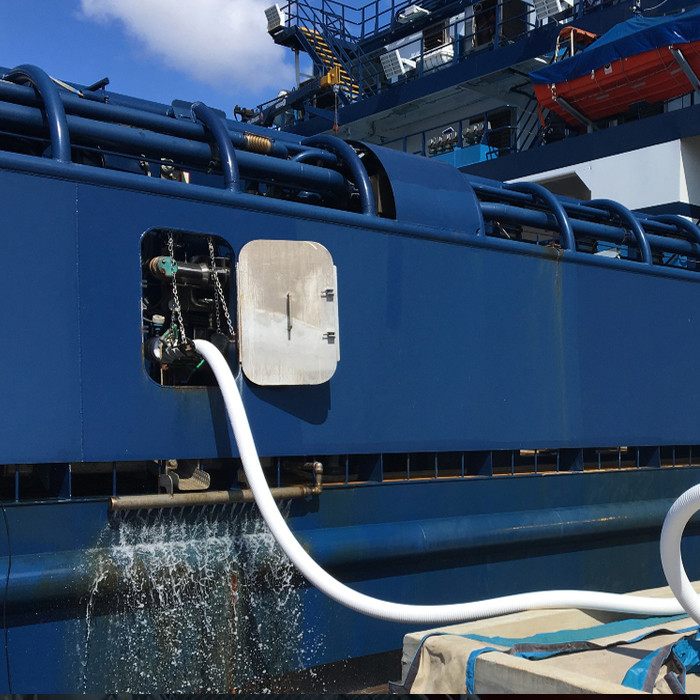

● Ship-to-ship và ship-to-bờ
● Chuyển số lượng lớn LNG
● LNG bunke
● Cũng thích hợp cho các dòng trả về hơi
● Tàu chở dầu
Thuận lợi

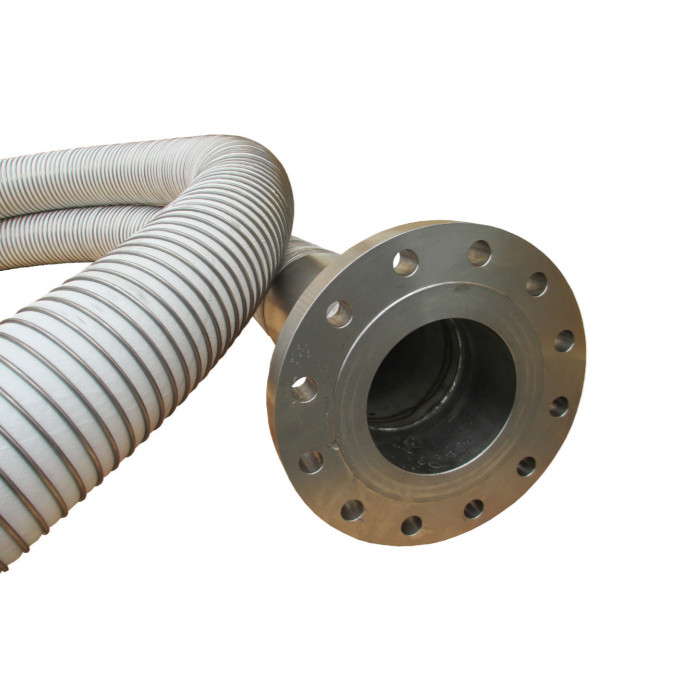

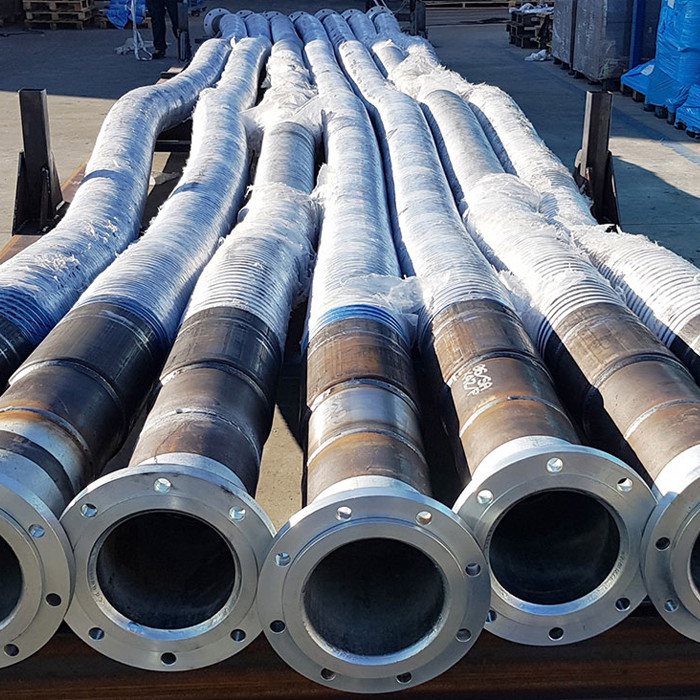

Ống lắp ráp
Do việc sử dụng băng tải thường xuyên nguy hiểm, nên chỉ sử dụng ống composite với các phụ kiện cố định thích hợp.Ống composite thường được lắp bằng phương pháp quấn dây hoặc bằng cách uốn bên ngoài.Tất cả các ống đều có hệ số an toàn từ 6 đến 1.
Thử nghiệm
Tất cả các cụm ống phải được thử nghiệm áp suất thủy tĩnh đến một lần rưỡi áp suất làm việc tối đa được khuyến nghị và được thử nghiệm điện để xác nhận tính liên tục theo:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, EN ISO 8031: 2009, EN ISO 1402
Phụ kiện
Một loạt các phụ kiện có thể được cung cấp như Khóa cài, phụ kiện vặn vít, mặt bích, v.v.
Phụ kiện vật liệu - Thép không gỉ, Nhôm, Tùy chỉnh.
