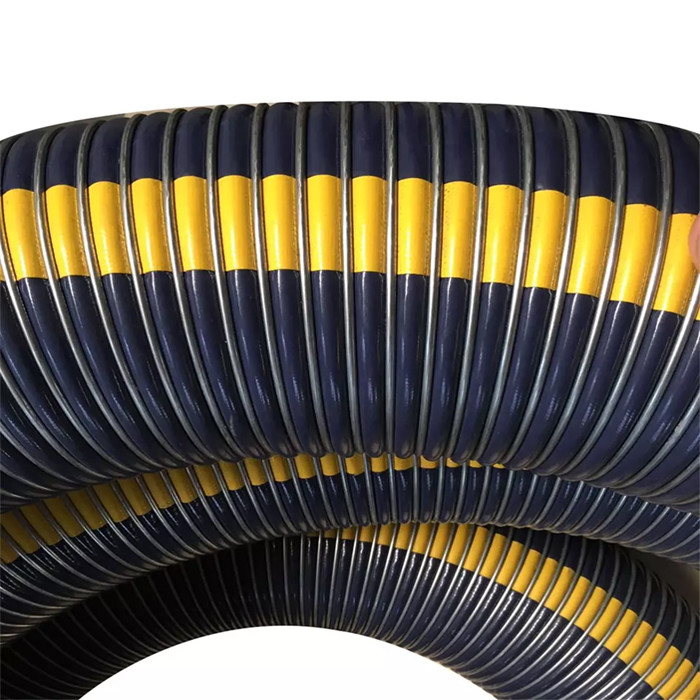

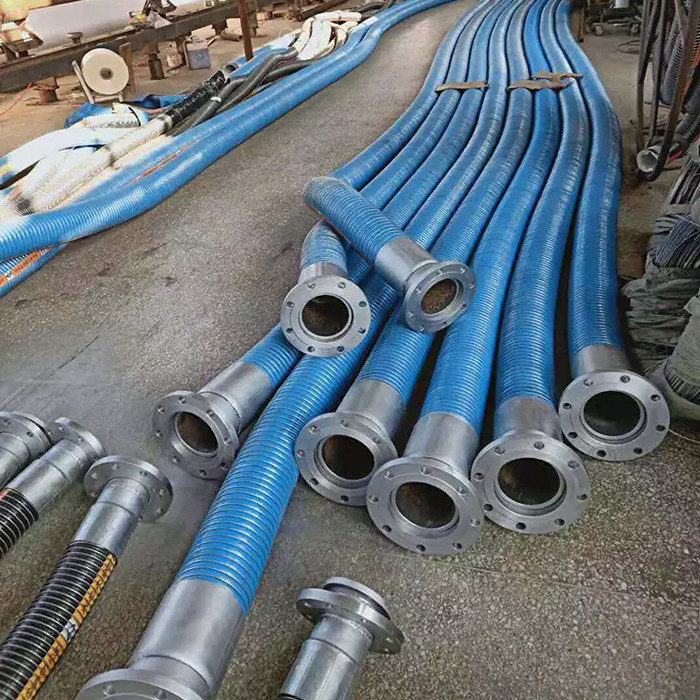

Ống dẫn dầu STS áp suất cao EN13766 Dây thép ống composite linh hoạt được chứng nhận
Sự mô tả
Hệ thống chuyển giao đáng tin cậy là yếu tố then chốt trong việc phát triển công nghệ LNG nổi.Ống STS đa hợp có thể chứng minh là một giải pháp đáng tin cậy và hiệu quả về chi phí.TNO, tổ chức nghiên cứu hợp đồng của Hà Lan, đã thực hiện một chương trình thử nghiệm mở rộng đối với ống đa composite của Gutteling BV để vận chuyển LNG từ Tàu đến Tàu (STS).Nó đã dẫn đến chất lượng của ống phù hợp với EN1474-phần 2.
Ống composite STS là sản phẩm đầu tiên đã được chứng nhận phù hợp với tiêu chuẩn mới được quốc tế chấp nhận này.Chương trình thử nghiệm được thực hiện với sự hợp tác chặt chẽ của Gutteling BV, EXMAR và DNV.Nó tập trung vào hành vi cơ học và dòng chảy ở các điều kiện hoạt động xung quanh và đông lạnh.Vượt quá các yêu cầu của EN1474, chương trình thử nghiệm đa cấp được thực hiện, nhiều mẫu hơn được thử nghiệm và áp dụng nhiều tổ hợp tải trọng khắc nghiệt hơn.Mục đích là cung cấp một tập dữ liệu cho phép hệ thống chuyển giao đủ điều kiện theo EN1474-phần 3.
Thông số kỹ thuật
| Vật chất | PTFE, Dây thép mạ kẽm, Vải Polyester tráng PVC |
| tên sản phẩm | Ống dẫn dầu STS áp suất cao EN13766 Dây quấn thép ống composite linh hoạt được chứng nhận |
| Kích thước | DF-CH80 |
| Dây bên trong | Thép không gỉ 316 |
| Lót | Polyamide |
| Thân thịt | Vải polyamit, màng Polyester |
| Dây bên ngoài | Thép không gỉ 316 |
| Áp lực công việc | 10 bar đến 21 bar |
| Chiều dài tối đa | 40 mét |
| Vật mẫu | Có sẵn |
| Thời gian giao hàng | Thông thường 3-5 ngày |
| Người mẫu | Kích thước | Áp lực công việc | Hệ số an toàn | Bán kính uốn | Trọng lượng | Chiều dài | ||
| Tổng hợp | [mm] | [inch] | [quán ba] | [psi] | [Kilôgam] | [m] | ||
| DF-CH20 | 20 | 3/4 " | 16 | 230 | 6: 1 | 80 | 0,8 | 40 |
| DF-CH25 | 25 | 1 " | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1,3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1,5 | 40 |
| DF-CH50 | 50 | 2 " | 16 | 230 | 6: 1 | 180 | 2,5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3,3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6: 1 | 380 | 6,8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 " | 16 | 230 | 6: 1 | 500 | 13,2 | 40 |
| DF-CH200 | 200 | số 8" | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 " | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * Lưu ý: Kích thước đa dạng có thể tùy chỉnh theo yêu cầu. | ||||||||
Đặc trưng
1. Hoàn toàn tuân thủ EN13765 & 13766.
2. Rất linh hoạt và bán kính uốn nhỏ.
3. Chống dầu hóa chất.

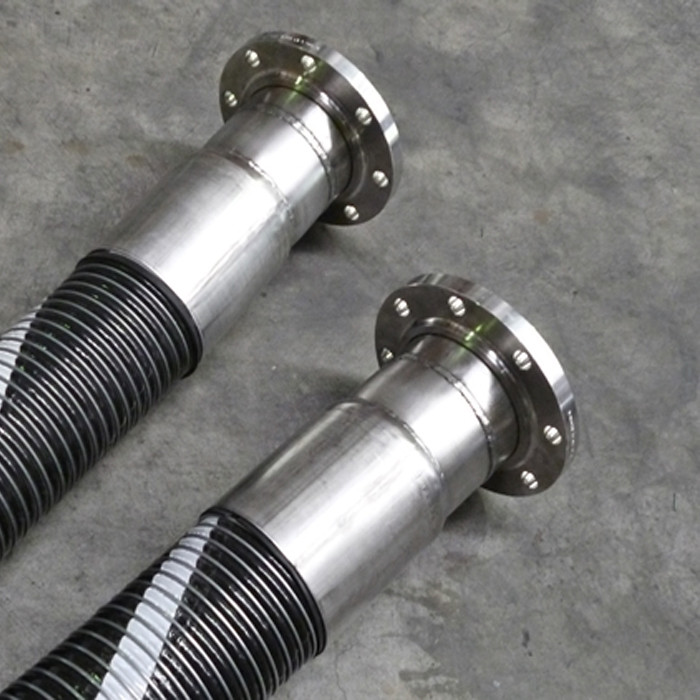

4. Thép không gỉ / khớp nối HDG / mặt bích tùy chọn.
Các ứng dụng
● Ship-to-ship và ship-to-bờ
● Chuyển số lượng lớn LNG
● LNG bunke
● Cũng thích hợp cho các dòng trả về hơi
● Tàu chở dầu
Thuận lợi
Ống lắp ráp
Do việc sử dụng băng tải thường xuyên nguy hiểm, nên chỉ sử dụng ống composite với các phụ kiện cố định thích hợp.Ống composite thường được lắp bằng phương pháp quấn dây hoặc bằng cách uốn bên ngoài.Tất cả các ống đều có hệ số an toàn từ 6 đến 1.
Thử nghiệm
Tất cả các cụm ống phải được thử nghiệm áp suất thủy tĩnh đến một lần rưỡi áp suất làm việc tối đa được khuyến nghị và được thử nghiệm điện để xác nhận tính liên tục theo:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, EN ISO 8031: 2009, EN ISO 1402
Phụ kiện

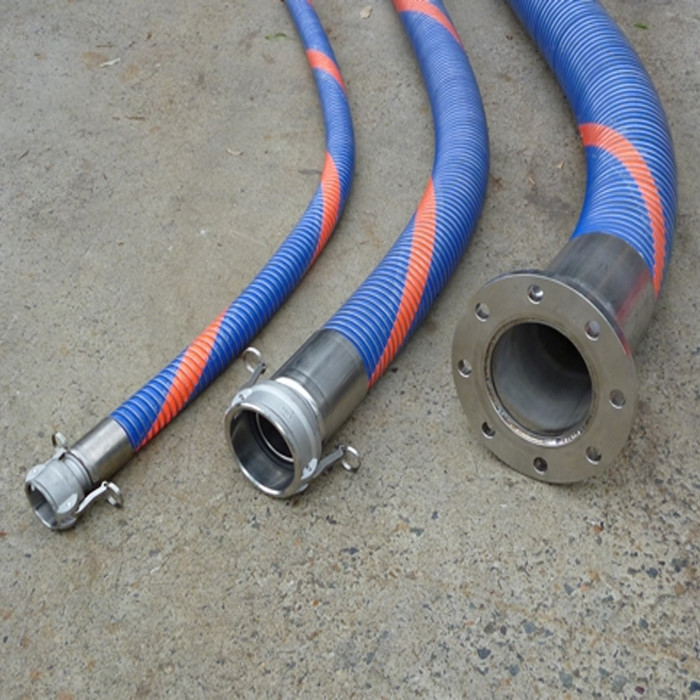

Một loạt các phụ kiện có thể được cung cấp như Khóa cài, phụ kiện vặn vít, mặt bích, v.v.
Phụ kiện vật liệu - Thép không gỉ, Nhôm, Tùy chỉnh.
