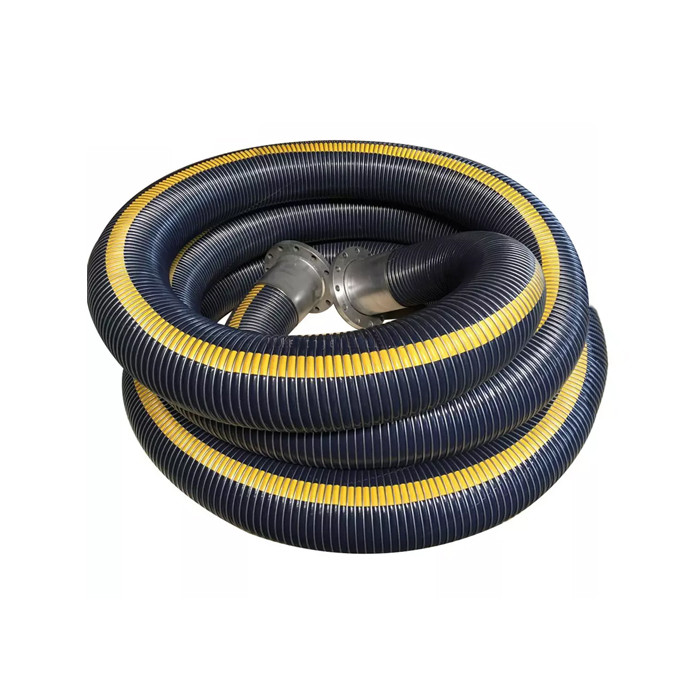

Thông số kỹ thuật EN13766 Ống STS Linh hoạt áp suất cao 21Bar để truyền dầu
Sự mô tả
Vòi STS Composite Trắng Multi-LNG được thiết kế đặc biệt để sử dụng ngoài khơi trong điều kiện khắc nghiệt, chẳng hạn như hoạt động Ship to Ship, nơi LNG ở nhiệt độ -164 ° C sẽ được dỡ tải.Composite STS Hose có thể được sử dụng trong các hoạt động khác nhau như Xếp chồng song song và Tải song song.Các ống này cũng thích hợp làm đường hồi hơi kết hợp với các hệ thống chuyển tải khác như cánh tay tải và hệ thống đường ống linh hoạt.
Ống STS được chứng nhận bởi một số hiệp hội đẳng cấp như DNV-GL, Bureau Veritas (BV) và Cục Vận chuyển Hoa Kỳ (ABS) theo EN 1474-II và EN 12434. Các ống này đã sẵn sàng để sử dụng trong các hệ thống được chứng nhận EN 1474-III vòng quanh thế giới.Một chương trình thử nghiệm mở rộng với TNO và Shell và nhiều năm kinh nghiệm hoạt động đã chứng minh rằng Ống STS Composite Trắng Đa LNG là đáng tin cậy.Bên cạnh đó, chúng cũng an toàn để sử dụng trong mọi loại điều kiện động bao gồm cả các hoạt động chuyển tàu LNG ngoài khơi.
Thông số kỹ thuật
| tên sản phẩm | Thông số kỹ thuật EN13766 Ống STS Linh hoạt áp suất cao 21Bar để truyền dầu |
| Thương hiệu | DockFender |
| Số mô hình | DF-ST10IN |
| Vật chất | PTFE cấp cao nhất |
| Tiêu chuẩn | EN13765 / EN13766 |
| Hệ số an toàn | 6: 1 |
| Dịch vụ xử lý | Khuôn đúc |
| Màn biểu diễn | Chống lão hóa, kháng ôzôn, kháng dầu |
| Màu sắc | Màu nào cũng được |
| Định dạng bản vẽ | Có sẵn theo thiết kế trong sản xuất |
| Bưu kiện | Túi nhựa bên trong;Bên ngoài-Pallet tiêu chuẩn, trường hợp bằng gỗ hoặc theo yêu cầu của bạn |
| Cách sử dụng | Nhà ga đa năng, Đường dốc RoRo, Nhà ga tàu khách, Sà lan |
| Dịch vụ | Dịch vụ đáp ứng nhiệt tình và nhanh chóng được cung cấp bởi Đội ngũ Bán hàng Xuất khẩu chuyên nghiệp với nhiều năm kinh nghiệm trong việc xử lý hàng xuất khẩu sang Mỹ, Châu Âu, Úc và các nước khác. |
| Người mẫu | Kích thước | Áp lực công việc | Hệ số an toàn | Bán kính uốn | Trọng lượng | Chiều dài | ||
| Tổng hợp | [mm] | [inch] | [quán ba] | [psi] | [Kilôgam] | [m] | ||
| DF-CH20 | 20 | 3/4 " | 16 | 230 | 6: 1 | 80 | 0,8 | 40 |
| DF-CH25 | 25 | 1 " | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1,3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1,5 | 40 |
| DF-CH50 | 50 | 2 " | 16 | 230 | 6: 1 | 180 | 2,5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3,3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6: 1 | 380 | 6,8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 " | 16 | 230 | 6: 1 | 500 | 13,2 | 40 |
| DF-CH200 | 200 | số 8" | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 " | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * Lưu ý: Kích thước đa dạng có thể tùy chỉnh theo yêu cầu. | ||||||||
Đặc trưng
1. Hoàn toàn tuân thủ EN13765 & 13766.
2. Rất linh hoạt và bán kính uốn nhỏ.
3. Chống dầu hóa chất.

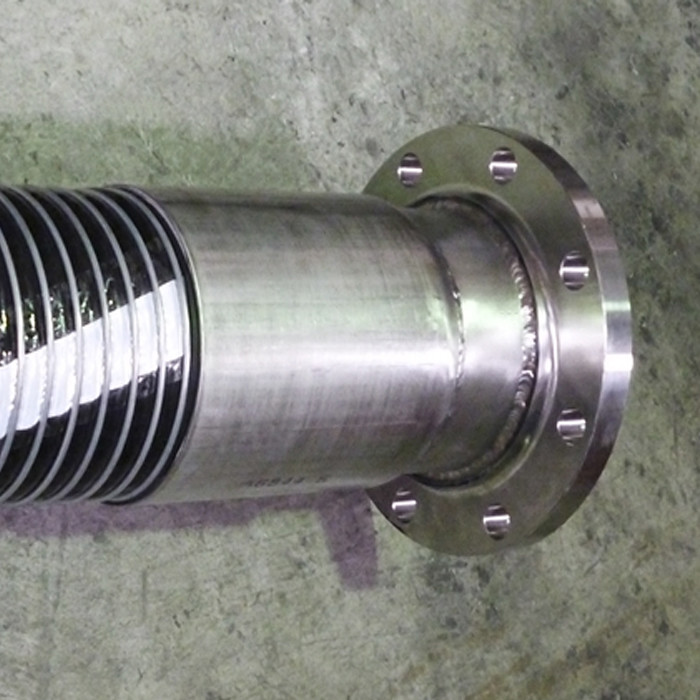

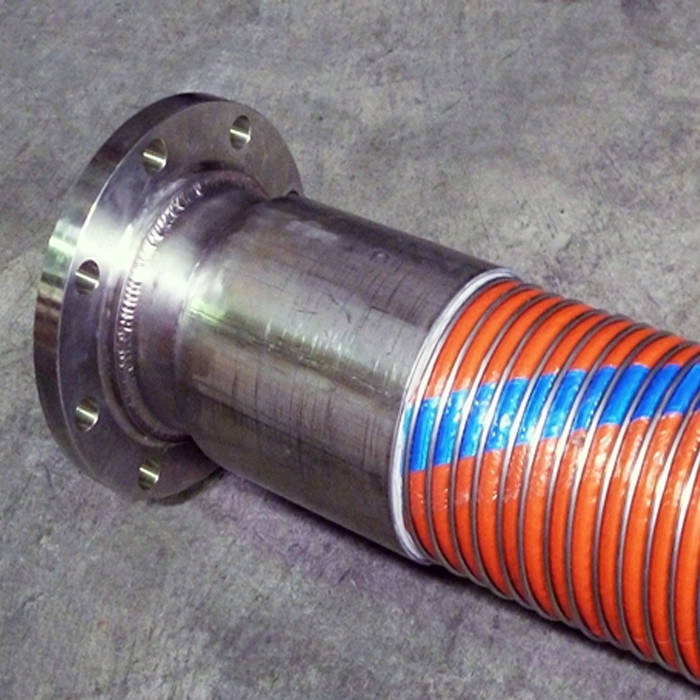

4. Thép không gỉ / khớp nối HDG / mặt bích tùy chọn.
Các ứng dụng
● Ship-to-ship và ship-to-bờ
● Chuyển số lượng lớn LNG
● LNG bunke
● Cũng thích hợp cho các dòng trả về hơi
● Tàu chở dầu
Thuận lợi

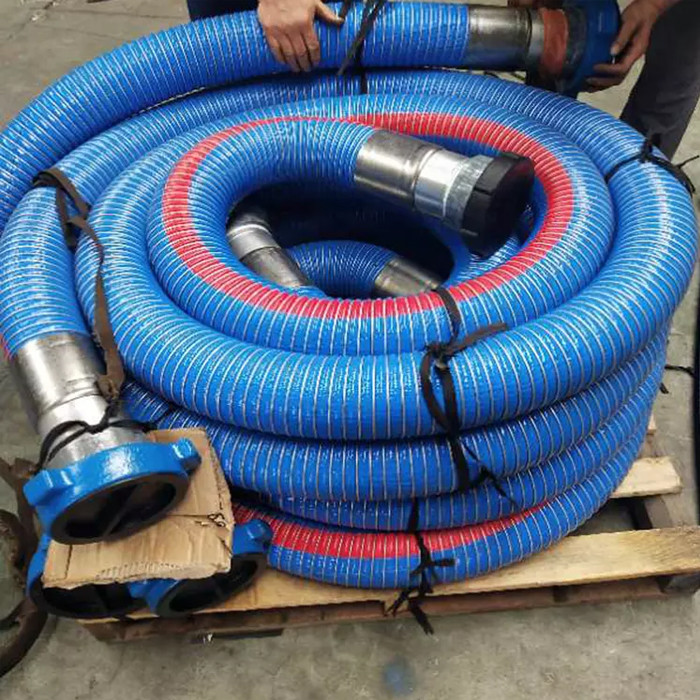

Ống lắp ráp
Do việc sử dụng băng tải thường xuyên nguy hiểm, nên chỉ sử dụng ống composite với các phụ kiện cố định thích hợp.Ống composite thường được lắp bằng phương pháp quấn dây hoặc bằng cách uốn bên ngoài.Tất cả các ống đều có hệ số an toàn từ 6 đến 1.
Thử nghiệm
Tất cả các cụm ống phải được thử nghiệm áp suất thủy tĩnh đến một lần rưỡi áp suất làm việc tối đa được khuyến nghị và được thử nghiệm điện để xác nhận tính liên tục theo:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, EN ISO 8031: 2009, EN ISO 1402
Phụ kiện
Một loạt các phụ kiện có thể được cung cấp như Khóa cài, phụ kiện vặn vít, mặt bích, v.v.
Phụ kiện vật liệu - Thép không gỉ, Nhôm, Tùy chỉnh.
