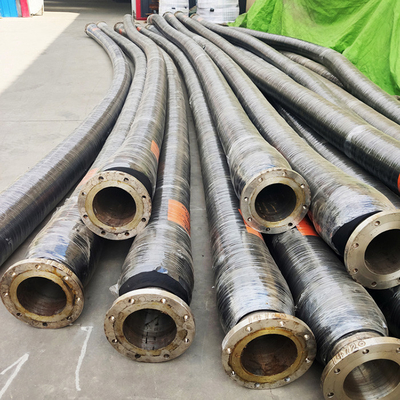

OCIMF2009 Ống dẫn dầu 15Bar STS tiêu chuẩn 10 "Vật liệu NBR để vận chuyển từ tàu đến tàu
Sự mô tả
STS Hose cho các hoạt động chuyển tàu từ tàu sang tàu khác trong ngành dầu khí.
Hai tàu chở dầu trong ứng dụng giao tàu được kết nối với nhau bằng các dây ống mềm nhưng chắc chắn, đảm bảo chống lại sự hao mòn hoạt động nghiêm trọng trong suốt thời gian hoạt động của chúng.Việc nâng, uốn, gấp lặp đi lặp lại và chịu tác động của các lực động của chuyển động của tàu trên biển đều có thể dẫn đến các yếu tố tải trọng và ứng suất bên trong ống.Do đó, loại ống này bắt buộc phải được xử lý, bảo quản, kiểm tra và thử nghiệm một cách chính xác và thường xuyên để duy trì tuổi thọ thiết kế của các loại ống này.
Sự thi công
Ống bên trong: NBR chống dầu và ống bên trong bằng cao su tổng hợp.Lớp bên trong bằng hợp chất cao su với các đặc tính hóa học và vật lý để có khả năng chịu đựng lâu dài với chất lỏng và điều kiện làm việc.
Gia cố: Cốt thép bện hoặc xoắn, được làm bằng vật liệu dệt có độ bền cao với đường xoắn bằng thép không gỉ.Dây thép xoắn ốc có độ bền rất cao để chịu áp lực cao nhưng cho phép sự linh hoạt của ống mềm.
Vỏ ngoài: Vỏ ngoài bằng cao su tổng hợp chịu dầu và thời tiết.lớp ngoài bằng hợp chất cao su với các đặc tính lý hóa để bảo vệ cốt thép chống lại các điều kiện môi trường xung quanh và các hư hỏng cơ học.

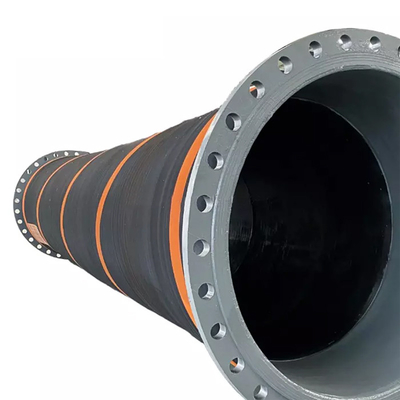

Mặt bích: Phụ kiện mặt bích ANSI150 ZINC PLATED được sử dụng trên toàn thế giới để kết nối ống áp suất cao thường với máy bơm, động cơ và xi lanh, nơi mà cụm ống chịu tải áp suất lớn.Mặt bích ANSI B16.5 Class 150 để xử lý chất lỏng an toàn.Được thiết kế để an toàn và dễ dàng với sự can thiệp tối thiểu của người vận hành.
Thông số kỹ thuật
| tên sản phẩm | OCIMF2009 Ống dẫn dầu 15Bar STS tiêu chuẩn 10 "Vật liệu NBR để vận chuyển từ tàu đến tàu |
| Thương hiệu | DockFender |
| Số mô hình | DF-STS12 " |
| Vật chất | Chất lượng cao NBR, NR, SBR |
| Tiêu chuẩn | OCIMF2009, EN1765 |
| Đường kính | 8 "đến 24" |
| Chiều dài | 11800 mm |
| Dịch vụ xử lý | Đúc, cắt |
| Tuổi thọ | 15-20 năm |
| Dịch vụ | OEM hoặc ODM |
| Màu sắc | Yêu cầu của khách hàng |
| Đăng kí | STS, Cargo, Tanker, v.v. |
| Đường kính bên trong | 6 ”đến 16” |
| Áp lực thiết kế | 15 đến 21 thanh |
| Tối đaChiều dài có sẵn | Lên đến 12,2 m (40ft) |
| Kiểu dáng | Tường cứng hoặc phản xạ |
| Điện | Liên tục / Không liên tục |
Đặc trưng
1. Khả năng phục hồi-phục hồi cao.
2. Các cụm lắp ráp tùy chỉnh.
3. Các khớp nối lắp sẵn.
4. Thương hiệu vĩnh viễn.
Các ứng dụng
● Ship-to-ship và ship-to-bờ
● Chuyển số lượng lớn LNG
● LNG bunke
● Cũng thích hợp cho các dòng trả về hơi
Thuận lợi
Lót
Cao su nitrile đen để vận chuyển dầu thô và các sản phẩm từ dầu mỏ lỏng khác với hàm lượng thơm tối đa là 50%.Phạm vi nhiệt độ –20 ° C đến + 80 ° C (-4 ° F đến 176 ° F).
Hệ thống khớp nối
Núm vặn bằng thép cacbon lưu hóa tích hợp có mạ kẽm ASTM A105 ANSI B16.5 150lb mặt nhô lên mặt trượt hàn hoặc hàn mặt bích cổ.Các bài tập khác có sẵn.
Gia cố
Nhiều lớp dây lốp tổng hợp có độ bền cao tạo áp suất và khả năng chống mỏi và khả năng phục hồi trở lại;đảm bảo rằng ống tiếp tục lại tiết diện tròn và các đặc tính hoạt động của nó sau khi bị gấp khúc tạm thời có thể xảy ra trong quá trình vận hành.Có sẵn điện liên tục hoặc không liên tục.
Đảm bảo chất lượng
Ống dẫn dầu A486 được thiết kế phù hợp với BSEN 1765: 2004 loại L15 và Hướng dẫn chuyển giao OCIMF STS.Bằng chứng được thử nghiệm đến áp suất làm việc 1,5 x với các chứng chỉ thử nghiệm và vật liệu được cấp.
