Tấm chắn cao su hình nón Màu đen ISO9001 Cao su tự nhiên NBR linh hoạt Lớp hải quân
Sự mô tả

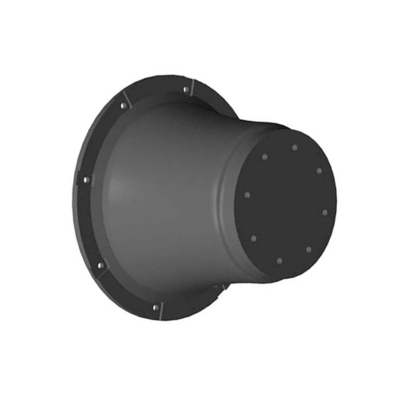

Chắn bùn cao su hình nón với hình dạng thân nón và khung thép gắn phía trước là sản phẩm thế hệ mới nhất của chắn bùn kiểu "tế bào", với khả năng vận hành và hiệu quả tối ưu.Chúng cung cấp khả năng năng lượng tuyệt vời với phản ứng thấp (biến dạng nén được thiết kế của chúng tăng từ 52,5% lên 72% trong khi phản lực không thay đổi)
Chắn bùn cao su hình nón có khả năng hấp thụ năng lượng cao nhất và phản lực thấp nhất so với bất kỳ loại chắn bùn nào.Hiệu quả cao làm cho nó có hiệu suất tuyệt vời và ít chi phí hơn.Tất cả các tấm chắn hình nón đều là các khuôn đúc một mảnh nên chúng rất chắc chắn, bền lâu và dễ lắp đặt.Trong hầu hết các dự án, khung phía trước thường được sử dụng cùng với Hệ thống Cone Fender.Nói chung, khung phía trước bao gồm Bảng thép và tấm lót mặt UHMW-PE.Bên cạnh đó, chúng cũng đã được sử dụng rất thành công sau cọc chắn bùn, trong các hệ thống Chuyển động song song và cho nhiều ứng dụng khác.
Thông số kỹ thuật
| tên sản phẩm | Tấm chắn cao su hình nón Màu đen ISO9001 Cao su tự nhiên NBR linh hoạt Lớp hải quân |
| Vật liệu xây dựng | Cao su cấp cao |
| Màu sắc | Đen, Xanh lục, Xanh lam, Xám |
| Kích thước bình thường | Chiều cao: 500-2000mm |
| Dịch vụ xử lý | Đúc, cắt |
| Mặt | Sáng bóng hoặc xỉn màu |
| Cung cấp dịch vụ | Đúc cao su nén, Đúc cao su đến kim loại, Đúc đùn cao su và Đúc cao su tùy chỉnh |
| Định dạng tệp | Tác phẩm vững chắc, Pro / Engineer, Auto CAD, PDF, JPG |
| Nhận xét | Kích thước trên là tiêu chuẩn, kích thước tùy chỉnh có sẵn. |
| Người mẫu | H | h | F | D | Q | W | dm | dn |
| Hình nón | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13,5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |

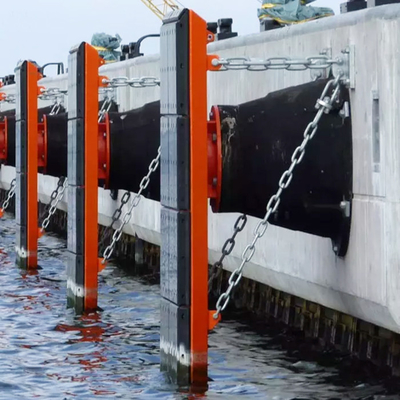

Phụ kiện lắp đặt
Mặt trước: Giảm áp suất bề mặt và tránh hư hại cho chắn bùn và tàu thuyền.
Tấm ốp mặt: Giảm hệ số ma sát để bảo vệ thân tàu.Polyetylen trọng lượng phân tử siêu cao.
Bu lông và đai ốc được lắp đặt sẵn: Được sử dụng để cố định chắn bùn vào đế.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Vòng chữ U cài sẵn: Bảo vệ chuỗi.Q235 sơn hoặc mạ kẽm nhúng nóng.
Anchor Bolt: Kết nối các phụ kiện như chắn bùn và ốp trước.Thép không gỉ (hoặc mạ kẽm nhúng nóng).
Chuỗi cân: Hỗ trợ bảng điều khiển phía trước để tránh bị chảy xệ.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Chuỗi căng: Khi phần dưới của chắn bùn được căng thẳng, nó sẽ hạn chế độ lệch của chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Shear Chain: Ngăn chặn biến dạng cắt của hệ thống chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Đặc trưng
1. Tiêu chuẩn PIANC đã được phê duyệt
2. Độ võng lớn, hiệu suất cao
3. Hấp thụ năng lượng cao trên mỗi trọng lượng chắn bùn
4. Hình dạng ổn định chống lại lực cắt
5. Mạnh mẽ và duy trì hiệu suất
6. Độ võng lên đến 72%
7. Có thể được gắn ngược lại để có diện tích nhỏ hơn
8. Độ bền tốt
Các ứng dụng
● Nhà ga container & hàng loạt
● Trạm dầu khí
● Nhà ga hàng hóa chung
● RoRo & bến hành trình
● Cá heo và cá đơn âm
● Hải quân
