Tấm chắn cao su hình nón H1000 Cao su tự nhiên Chống mài mòn Thuyền chống va đập
Sự mô tả

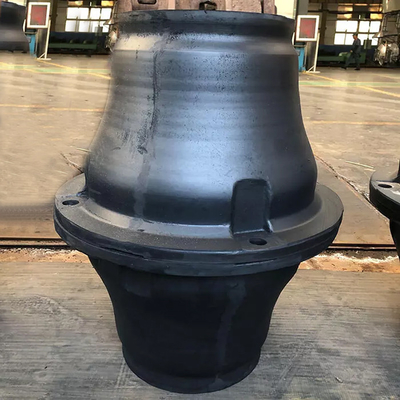

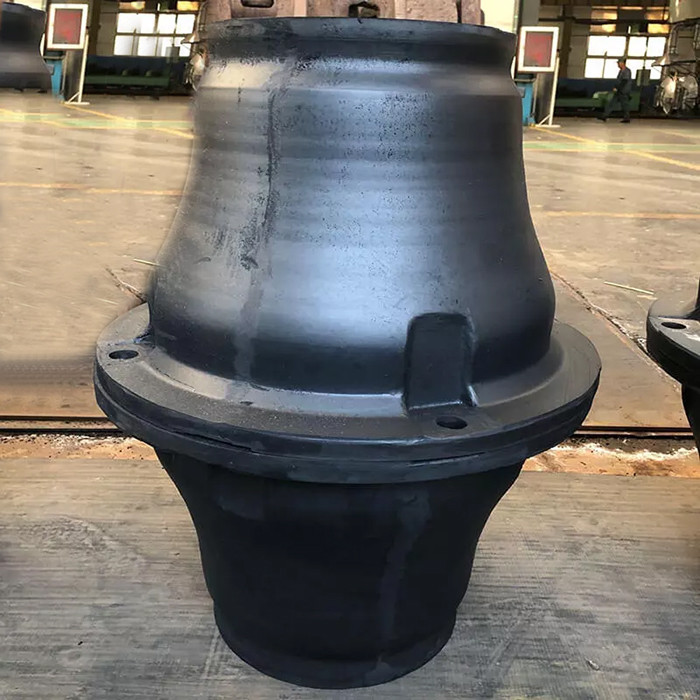

Chắn bùn cao su hình nón là thế hệ chắn bùn 'tế bào' mới nhất, với hiệu suất và hiệu quả tối ưu.Hình dạng thân hình nón làm cho chắn bùn rất ổn định ngay cả ở góc nén lớn và cung cấp độ bền cắt tuyệt vời.Khi quá tải dừng, chắn bùn cao su hình nón thậm chí còn có khả năng chống nén quá mức.
Chắn bùn cao su hình nón sử dụng một thiết kế mạnh mẽ, được cung cấp và sử dụng tốt bởi các cơ sở trên toàn thế giới.Để có khả năng chống mài mòn và mài mòn vượt trội, Công ty Cao su có thể cung cấp các khung thép phía trước với mặt UHMW-PE.Điều này không chỉ hỗ trợ trong quá trình cập bến mà còn giúp tăng tuổi thọ của chắn bùn hình nón.Mặt UHMW-PE có thể được hoán đổi, đảm bảo rằng hệ thống chắn bùn luôn cung cấp khả năng hấp thụ năng lượng tối ưu.
Thông số kỹ thuật
| Nguồn gốc | Trung Quốc |
| Thương hiệu | DockFender |
| Số mô hình | DF-C1000H |
| tên sản phẩm | Tấm chắn cao su hình nón H1000 Cao su tự nhiên Chống mài mòn Thuyền chống va đập |
| Vật chất | Cao su tự nhiên mật độ cao |
| Tiêu chuẩn | PIANC2002, HGT 2866-2016 |
| Thủ công | Khuôn và đùn |
| Chiều cao | 500mm-2000mm |
| Phụ kiện | Được xây dựng sẵn, Chuỗi, Bảng điều khiển khuôn mặt, Bảng điều khiển phía trước, Trình kết nối, v.v. |
| MOQ | 1 miếng |
| Hình dạng | Hình nón |
| Dịch vụ | OEM hoặc ODM |
| Cách sử dụng | Đối với cập tàu hoặc bến tàu |
| Người mẫu | H | h | F | D | Q | W | dm | dn |
| Hình nón | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13,5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |

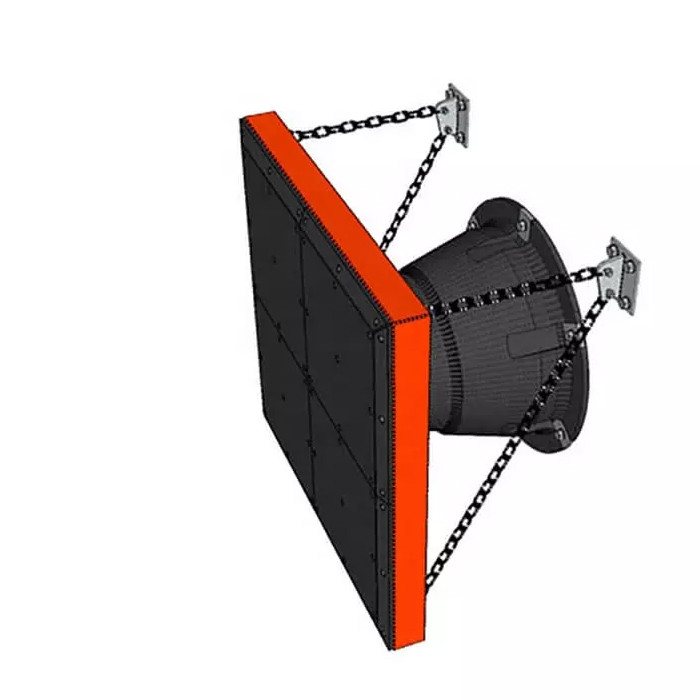

Phụ kiện lắp đặt
Mặt trước: Giảm áp suất bề mặt và tránh hư hại cho chắn bùn và tàu thuyền.
Tấm ốp mặt: Giảm hệ số ma sát để bảo vệ thân tàu.Polyetylen trọng lượng phân tử siêu cao.
Bu lông và đai ốc được lắp đặt sẵn: Được sử dụng để cố định chắn bùn vào đế.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Vòng chữ U cài sẵn: Bảo vệ chuỗi.Q235 sơn hoặc mạ kẽm nhúng nóng.
Anchor Bolt: Kết nối các phụ kiện như chắn bùn và ốp trước.Thép không gỉ (hoặc mạ kẽm nhúng nóng).
Chuỗi cân: Hỗ trợ bảng điều khiển phía trước để tránh bị chảy xệ.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Chuỗi căng: Khi phần dưới của chắn bùn được căng thẳng, nó sẽ hạn chế độ lệch của chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Shear Chain: Ngăn chặn biến dạng cắt của hệ thống chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Đặc trưng
1. Tỷ lệ hấp thụ năng lượng vượt trội so với phản lực (E / R)
2. Độ ổn định cắt cao
3. Giảm áp suất trong quá trình neo đậu
4. Không mất hiệu suất lên đến góc tiếp cận 10 °
5. Các hốc neo để lắp đặt dễ dàng hơn

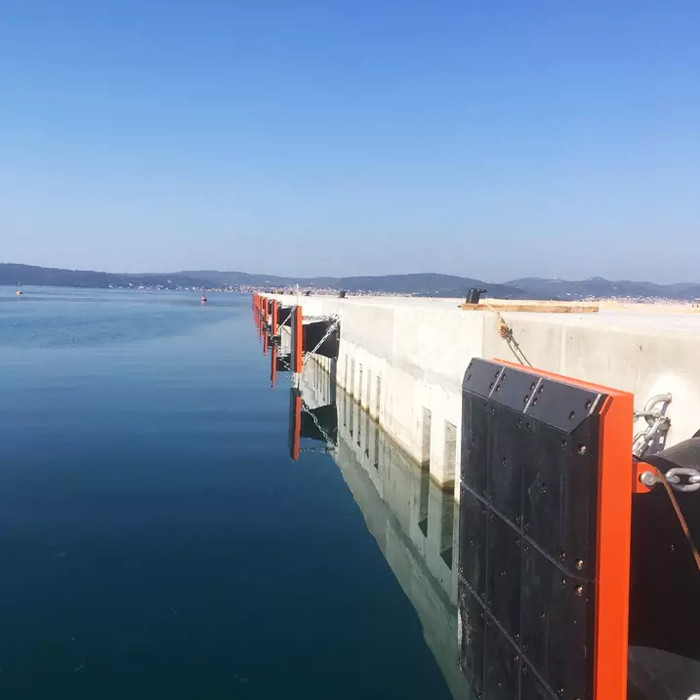

Các ứng dụng
● Bến hàng hóa tổng hợp
● Thiết bị đầu cuối số lượng lớn
● Cơ sở dầu khí và LNG
● Bến container
● RoRo và bến hành trình
● Hệ thống chuyển động song song
● Monopiles và cá heo
