Chắn chắn cao su hình nón Bến tàu biển 800H Hệ thống chắn bùn cao su cố định cho bến
Sự mô tả

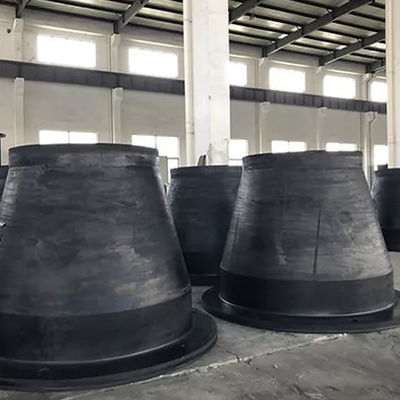

Chắn bùn cao su hình nón là thế hệ thứ ba của chắn bùn cao su di động và được khuyên dùng cho tất cả các loại ứng dụng, bao gồm cả các vị trí có biến động thủy triều cao.Chúng được biết đến với hiệu suất tối ưu, hiệu quả tốt hơn, độ ổn định và hiệu suất cao hơn khi chịu tải trọng cắt và nén.
Đã mười năm kể từ khi những chiếc chắn bùn cao su hình nón ra đời.Thiết kế chắn bùn cao su hình nón đã trở thành xu hướng mới trong thiết kế cầu cảng và thể hiện đẳng cấp mới của thiết kế chắn bùn cầu cảng.
Thông số kỹ thuật
| tên sản phẩm | Chắn chắn cao su hình nón Bến tàu biển 800H Hệ thống chắn bùn cao su cố định cho bến |
| Thương hiệu | DockFender |
| Số mô hình | DF-CRF800H |
| Vật chất | Cao su tự nhiên |
| Lực lượng phản ứng | 55kN đến 3485kN |
| Hấp thụ năng lượng | 9KN-M đến 3650KN-M |
| Tiêu chuẩn | PIANC 2002, HGT 2866-2016 |
| Dịch vụ xử lý | Đúc, cắt |
| Tuổi thọ | 15-20 năm |
| Dịch vụ | OEM hoặc ODM |
| Màu sắc | Yêu cầu của khách hàng |
| Đăng kí | Cảng, Dock, Quay, v.v. |
| Người mẫu | H | h | F | D | Q | W | dm | dn |
| Hình nón | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13,5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
Phụ kiện lắp đặt
Bảng điều khiển phía trước:Giảm áp suất bề mặt và tránh hư hại cho chắn bùn và tàu thuyền.
Bảng điều khiển khuôn mặt:Giảm hệ số ma sát bảo vệ thân tàu.Polyetylen trọng lượng phân tử siêu cao.
Bu lông và đai ốc được cài đặt sẵn:Được sử dụng để cố định chắn bùn vào đế.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Vòng chữ U cài sẵn: Bảo vệ chuỗi.Q235 sơn hoặc mạ kẽm nhúng nóng.
Neo Bolt:Kết nối các phụ kiện như chắn bùn và ốp trước.Thép không gỉ (hoặc mạ kẽm nhúng nóng).
Chuỗi trọng lượng:Hỗ trợ bảng điều khiển phía trước để tránh bị chảy xệ.1Cr18Ni9Ti, SUS304, SUS316 thép không gỉ hoặc Q235 mạ kẽm nhúng nóng.
Chuỗi căng thẳng:Khi phần dưới của chắn bùn được căng thẳng sẽ hạn chế sự lệch hướng của chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Chuỗi cắt:Ngăn ngừa biến dạng cắt của hệ thống chắn bùn.Q235 mạ kẽm nhúng nóng hoặc sơn.
Đặc trưng
1. Độ võng lớn, hiệu suất cao.
2. Tấm lớn hỗ trợ.
3. Hiệu suất tốt hơn khi nén góc, không giảm hiệu suất dưới 10 độ.
4. Kích thước đa dạng, có thể đáp ứng các yêu cầu đa thiết kế.
5. Cài đặt dễ dàng và nhanh chóng.
Các ứng dụng
● Nhà ga container & hàng loạt
● Trạm dầu khí
● Nhà ga hàng hóa chung
● Bến du thuyền
● Bến phà & bến RoRo
● Hải quân
