Thông số kỹ thuật PIANC2002 Chắn bùn hình nón Cao su tự nhiên 1000H cho Dock Marine
Sự miêu tả

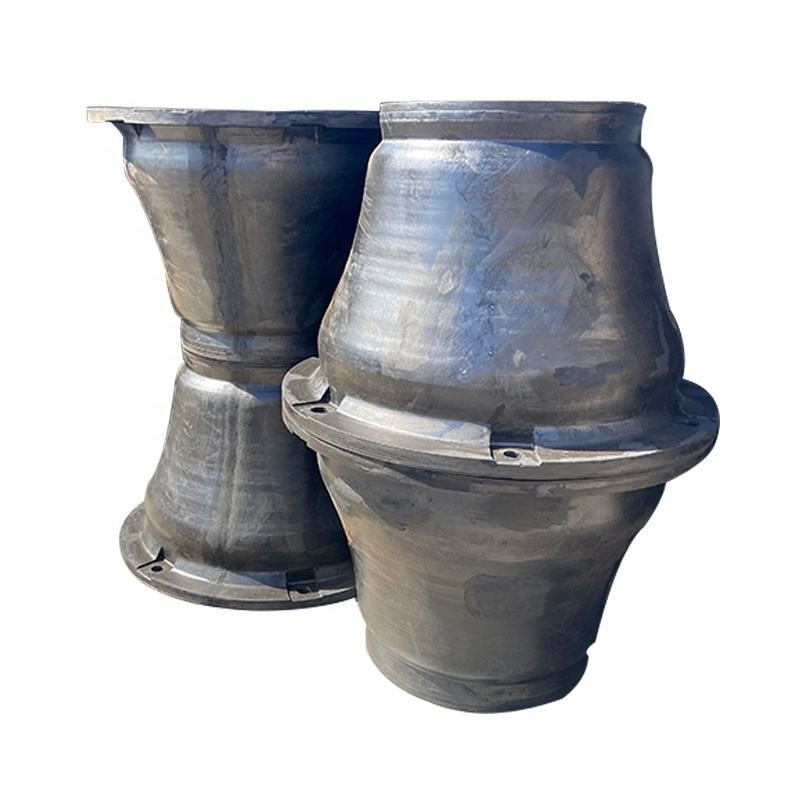

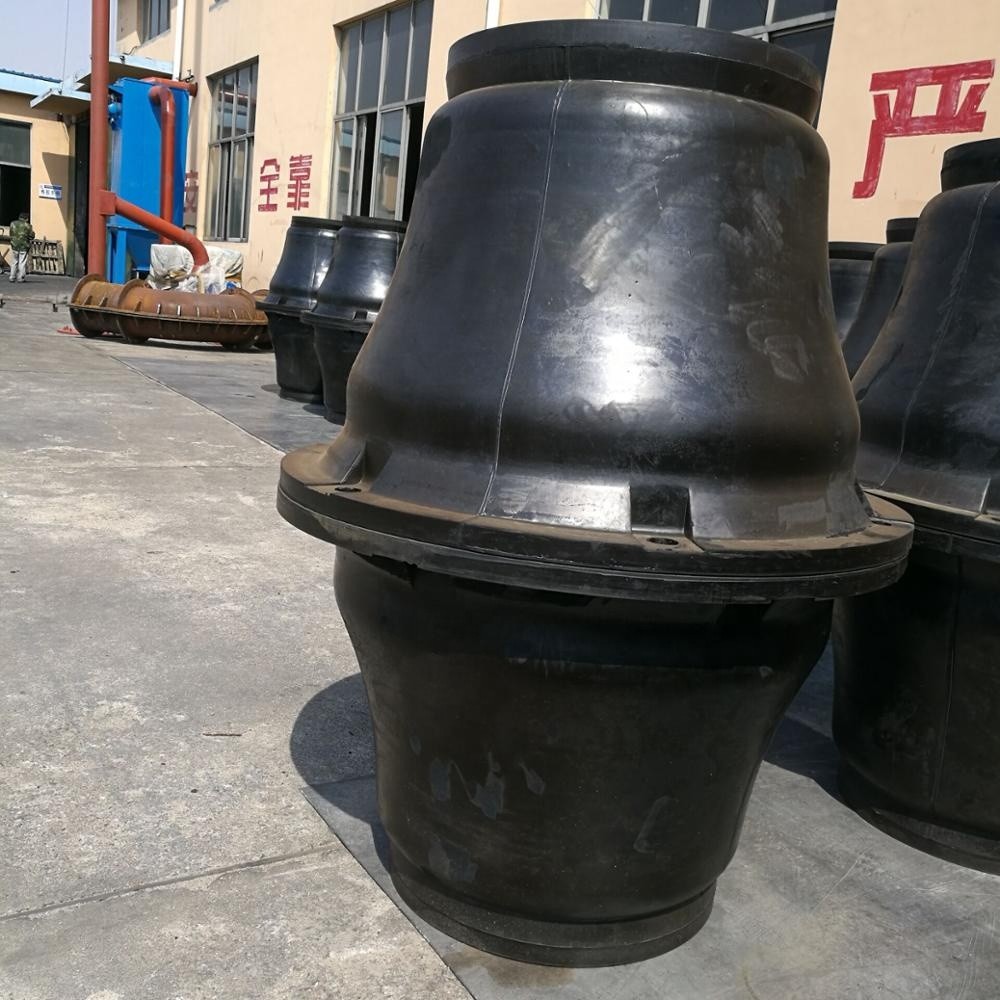

Tấm chắn hình nón là một phiên bản cải tiến của tấm chắn loại ô được giới thiệu gần đây và được đề xuất cho tất cả các loại ứng dụng bao gồm các vị trí có biến động thủy triều cao.Tính năng tiên tiến này của chiều cao thấp hơn của chắn bùn giúp cải thiện khả năng xử lý vật liệu của cần cẩu tàu, giúp giảm chi phí chung của dự án.Do hình dạng của tấm chắn bùn, nó có thể lệch hướng nhiều hơn và hấp thụ nhiều năng lượng hơn, có thể đạt được điều này bằng cách sử dụng hai tấm chắn bùn hình nón giống hệt nhau sắp xếp quay lưng lại với nhau.Để phân phối lực phản ứng, các tấm chắn bùn hình nón thường được cung cấp các tấm chắn bùn lớn, giúp giữ cho áp suất thân tàu ở mức thấp.Chắn bùn hình nón có khả năng hấp thụ năng lượng tốt với tỷ lệ lực phản ứng;Các mặt bích chắn bùn được tích hợp và nhúng đầy đủ giúp việc lắp ráp và lắp đặt trở nên đơn giản;Khả năng chống lực cắt tốt do đường kính lớn của mặt bích chắn bùn;Dấu chân của tấm chắn bùn lớn với khả năng phân bổ lực tốt có thể dẫn đến kết cấu bảng điều khiển tương đối nhẹ, tấm chắn bùn cao su hình nón sử dụng cao su thuôn nhọn với khung thép ở đầu.
Tấm chắn bùn cao su hình nón phù hợp cho các bến cảng yêu cầu áp suất bề mặt thấp của bảng điều khiển tàu, bến mở ngoài khơi và bến cảng lớn như bến dầu và bến cảng container, cũng như tất cả những nơi phù hợp với tấm chắn bùn siêu tế bào.
thông số kỹ thuật
| tên sản phẩm | Thông số kỹ thuật PIANC2002 Chắn bùn hình nón Cao su tự nhiên 1000H cho Dock Marine |
| Tên thương hiệu | DockFender |
| Số mô hình | DF-1000H |
| Vật liệu | Cao su tự nhiên |
| Tiêu chuẩn | ĐÀN HỒI 2002 |
| Phụ kiện | Chuỗi HDG, Bult, Nut, Vòng đệm, v.v. |
| Chất lượng | Xuất sắc |
| Màu sắc | Yêu cầu của khách hàng |
| Ứng dụng | Cảng, bến tàu, bến cảng, v.v. |
| đóng gói | Pallet, Vỏ gỗ |
| cuộc sống phục vụ | 15-20 tuổi |
| các loại | h | h | Φ1 | Φ2 | Φ3 | Φ4 | N | D1 | md | Một | b | S |
| hình nón500 | 500 | 25 | 425 | 325 | 675 | 750 | 4 | 30 | M24 | 4 | 75~95 | 36 |
| CONE600 | 600 | 27 | 510 | 390 | 810 | 900 | 6 | 30 | M24 | 5 | 90~110 | 40 |
| CONE700 | 700 | 32 | 595 | 455 | 945 | 1050 | 6 | 38 | M30 | 6 | 105~125 | 40 |
| CONE800 | 800 | 36 | 680 | 520 | 1080 | 1200 | 6 | 44 | M36 | 7 | 120~140 | 52 |
| CONE900 | 900 | 41 | 765 | 585 | 1215 | 1350 | 6 | 44 | M36 | số 8 | 135~155 | 55 |
| CONG1000 | 1000 | 45 | 850 | 650 | 1350 | 1500 | 6 | 56 | M42 | số 8 | 150~170 | 65 |
| CONG1100 | 1100 | 50 | 935 | 715 | 1485 | 1650 | 6 | 50 | M42 | số 8 | 165~185 | 65 |
| CONE1150 | 1150 | 52 | 998 | 750 | 1550 | 1725 | 6 | 56 | M42 | 10 | 170~195 | 70 |
| CONG1200 | 1200 | 54 | 1020 | 780 | 1620 | 1800 | số 8 | 50 | M42 | 10 | 180~210 | 75 |
| CONG1300 | 1300 | 59 | 1105 | 845 | 1755 | 1950 | số 8 | 60 | M48 | 11 | 195~225 | 75 |
| CONG1400 | 1400 | 66 | 1190 | 930 | 1890 | 2100 | số 8 | 60 | M48 | 12 | 210~235 | 70~80 |
| CONG1600 | 1600 | 72 | 1360 | 1060 | 2160 | 2400 | số 8 | 70 | M48 | 14 | 270~280 | 70~80 |
| CONG1800 | 1800 | 78 | 1530 | 1190 | 2430 | 2700 | 10 | 76 | M56 | 16 | 270~290 | 70~80 |
Đặc trưng
Các ứng dụng
Thuận lợi
◆ Độ lệch lên tới 72,5%
◆ Hấp thụ năng lượng cao
◆ Độ bền cao
◆ Phạm vi hấp thụ năng lượng và lực lượng phản ứng
