Tấm chắn bùn là các bộ phận chắn bùn cơ học trên biển và dẫn hướng tàu được phát triển cho các ứng dụng trong đó tàu yêu cầu cả khả năng chống va đập và chuyển động định hướng có kiểm soát chống lại các công trình biển cố định.
Sự miêu tả

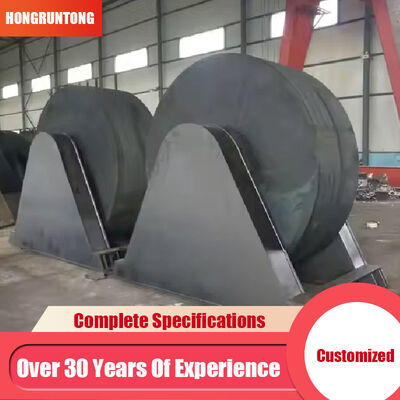

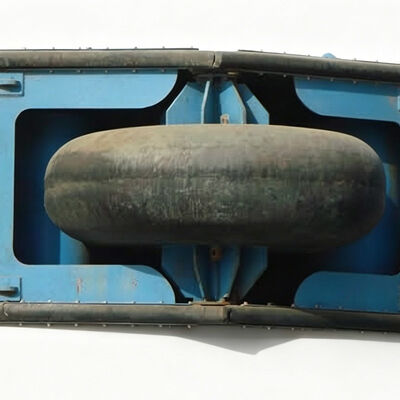

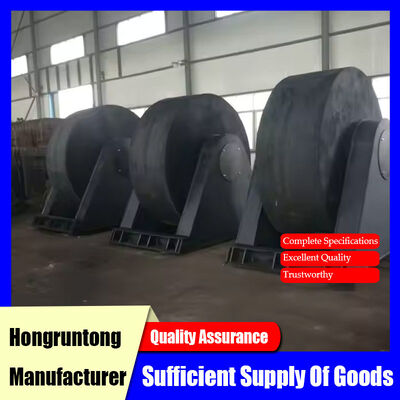

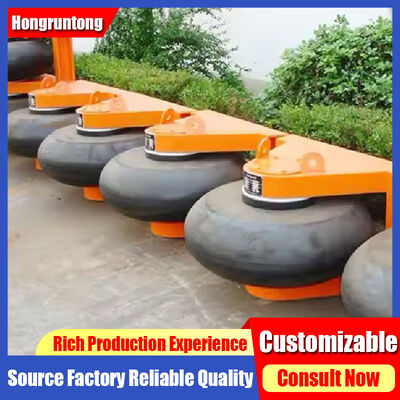

Không giống như các hệ thống chắn bùn cố định thông thường chủ yếu hấp thụ năng lượng tiếp xúc thông qua lực nén cao su, Tấm chắn bùn dạng lăn kết hợp một con lăn cao su hình trụ gắn trên trục thép và kết cấu đỡ. Khi thân tàu tiếp xúc với con lăn, thân hình trụ sẽ quay quanh trục của nó, cho phép chuyển động tương đối của tàu thành chuyển động lăn có kiểm soát. Nguyên lý hoạt động này làm giảm ma sát trượt tại bề mặt tiếp xúc đồng thời truyền tải trọng tác dụng qua con lăn, trục, bố trí ổ trục và khung đỡ vào cấu trúc được bảo vệ.
Thân con lăn thường được sản xuất từ cao su hàng hải có độ bền cao được thiết kế để mang lại khả năng biến dạng đàn hồi, chống mài mòn, chống mỏi và độ bền môi trường. Hợp chất cao su phải duy trì các đặc tính cơ học phù hợp khi bị nén và quay lặp đi lặp lại trong khi vẫn có khả năng hoạt động dưới tác động của biển ngoài trời, nước biển bắn tung tóe, độ ẩm, bức xạ tia cực tím và sự thay đổi nhiệt độ.
Trục bên trong cung cấp hỗ trợ quay chính cho con lăn và truyền lực cơ học về phía kết cấu đỡ. Tùy thuộc vào cấu hình hệ thống, các bộ phận ổ trục hoặc ống lót được kết hợp để duy trì chuyển động quay được kiểm soát và giảm lực cản cơ học. Khung đỡ được thiết kế để duy trì vị trí con lăn khi tàu tiếp xúc nhiều lần và phân phối tải trọng vào thành ụ, kết cấu bến tàu, tường âu thuyền, kết cấu dẫn hướng hoặc cơ sở hạ tầng hỗ trợ khác.
Nghiên cứu điển hình: Lắp đặt tấm chắn bùn cho cơ sở sửa chữa tàu chở hàng rời 52.000 DWT ở Hàn Quốc
Một cơ sở sửa chữa tàu lớn ở bờ biển phía nam Hàn Quốc vận hành một số ụ tàu cho tàu thương mại, bao gồm tàu chở hàng rời, tàu container và tàu chở hàng đa năng lớn. Một trong những lối vào ụ khô thường xuyên được sử dụng bởi các tàu có trọng tải từ 40.000 đến 60.000 DWT. Hệ thống bảo vệ hiện tại bao gồm chủ yếu là các bộ phận cao su cố định, nhưng nhóm vận hành đã quan sát thấy ma sát đáng kể khi các bình tiếp xúc với cấu trúc lối vào ở một góc.
Nhà máy đóng tàu đã khởi xướng một dự án cải tiến tập trung vào việc giảm ma sát trong khi vẫn duy trì khả năng chống va đập đầy đủ. Hệ thống Tấm chắn bùn lăn đã được chọn cho các phần tiếp xúc nhiều của lối vào. Đánh giá kỹ thuật đã xem xét kích thước của các tàu được bảo dưỡng thường xuyên lớn nhất, không gian lắp đặt sẵn có, tốc độ tiếp cận tàu, chiều cao tiếp xúc và hướng di chuyển tương đối dự kiến.
Hệ thống được lựa chọn sử dụng các con lăn cao su hình trụ chịu tải nặng được hỗ trợ bởi trục thép và giá đỡ kết cấu gia cố. Việc lắp đặt được hoàn thành dần dần dọc theo các phần có mức độ tiếp xúc cao của lối vào bến tàu. Mỗi con lăn được kiểm tra khả năng quay tự do sau khi cố định cơ khí và các điểm kết nối được kiểm tra trước khi hệ thống được đưa vào sử dụng thường xuyên.
Cuộc thử nghiệm hoạt động đầu tiên có sự tham gia của tàu chở hàng rời có trọng tải khoảng 52.000 DWT. Khi thân tàu tiếp xúc với Chắn bùn lăn, các con lăn hình trụ sẽ quay theo chuyển động dọc của tàu. Sự tiếp xúc tiến triển hơn so với sự sắp xếp cố định trước đó và con tàu di chuyển qua lối vào mà không có tương tác trượt rõ rệt đã quan sát trước đó.
Sau thử nghiệm ban đầu, hệ thống được giám sát trong nhiều hoạt động lắp ghép. Việc kiểm tra cho thấy các bề mặt con lăn có tiếp xúc phân tán thay vì mài mòn liên tục tại một vị trí cố định. Nhà máy đóng tàu cũng báo cáo rằng việc bố trí con lăn mang lại đường tiếp xúc dễ dự đoán hơn khi có những sai lệch nhỏ về phương ngang của tàu.
Đặc trưng
Con lăn cao su cường độ cao với biến dạng được kiểm soát
Con lăn cao su được thiết kế để chịu được tải cơ học lặp đi lặp lại trong khi vẫn duy trì biến dạng đàn hồi được kiểm soát. Trong quá trình tiếp xúc với tàu, thân cao su nén theo tải trọng tác dụng và hình dạng tiếp xúc, tạo ra một mặt tiếp xúc có thể biến dạng giữa thân tàu và kết cấu đỡ. Biến dạng này phân phối lực tiếp xúc trên một diện tích thích hợp và ngăn chặn việc truyền trực tiếp toàn bộ tải trọng va đập sang kết nối kết cấu cứng.
Trục quay và kết cấu truyền tải
Trục có nhiệm vụ đỡ con lăn và truyền lực tác dụng vào khung đỡ. Trong quá trình tiếp xúc, bình tác dụng sự kết hợp của lực hướng tâm và lực tiếp tuyến lên con lăn cao su. Các lực này được truyền qua thân cao su về phía trục và sau đó đến các ổ trục, giá đỡ và kết nối kết cấu.
Giảm ma sát thông qua tiếp xúc lăn
Một trong những chức năng kỹ thuật chính của Tấm chắn bùn lăn là giảm ma sát tạo ra khi tàu di chuyển dọc theo cấu trúc được bảo vệ. Con lăn quay thay đổi sự tương tác này bằng cách cho phép bộ phận tiếp xúc quay theo chuyển động của tàu. Thay vì dựa hoàn toàn vào biến dạng trượt, con lăn tuân theo chuyển động tương đối của thân tàu thông qua chuyển động quay.
Cấu hình kết cấu thích ứng cho cơ sở hạ tầng hàng hải
Hệ thống chắn bùn con lăn có thể được cấu hình cho các cấu trúc biển khác nhau bằng cách điều chỉnh kích thước con lăn, hướng lắp, khoảng cách và hình dạng khung đỡ. Khả năng thích ứng này cho phép áp dụng nguyên tắc vận hành cơ bản tương tự cho tường ụ khô, kết cấu âu tàu, góc cầu cảng, hệ thống dẫn hướng tàu và các vị trí khác có khoảng trống hạn chế.
Câu hỏi thường gặp
Những yếu tố nào cần được xem xét khi lựa chọn đường kính và chiều dài của Tấm chắn bùn con lăn?
Các yếu tố chính bao gồm độ dịch chuyển của tàu, hình dạng thân tàu, chiều cao tiếp xúc, tốc độ tiếp cận, góc tiếp xúc, tần suất tiếp xúc dự kiến, khoảng trống lắp đặt sẵn có và khả năng kết cấu đỡ. Đường kính con lăn ảnh hưởng đến hình dạng tiếp xúc và phạm vi biến dạng có sẵn, trong khi chiều dài con lăn xác định diện tích tiếp xúc hiệu quả.
Tấm chắn bùn có thể hoạt động liên tục trong môi trường nước biển và ngoài trời không?
Tấm chắn bùn có thể được thiết kế để tiếp xúc với biển, nhưng phải lựa chọn hợp chất cao su và các thành phần kim loại theo điều kiện môi trường thực tế. Cao su phải có khả năng chống mài mòn, phong hóa và biến dạng cơ học lặp đi lặp lại thích hợp. Các thành phần thép yêu cầu bảo vệ chống ăn mòn thích hợp khi tiếp xúc với nước biển, độ ẩm hoặc điều kiện khí quyển.
Tình trạng sử dụng của Tấm chắn bùn con lăn thường được kiểm tra như thế nào?
Việc kiểm tra nên bao gồm con lăn cao su, trục, hệ thống ổ trục hoặc ống lót, khung kết cấu, các kết nối neo và lớp phủ bảo vệ. Con lăn phải quay mà không có lực cản bất thường, tiếng ồn quá mức hoặc độ lệch rõ ràng. Bề mặt cao su phải được kiểm tra xem có bị nứt, mài mòn bất thường, vết cắt hoặc biến dạng vĩnh viễn không.
Tấm chắn bùn có thể được tùy chỉnh cho một ụ khô hoặc cấu trúc khóa hiện có không?
Đúng. Cấu hình tùy chỉnh thường được yêu cầu cho các dự án trang bị thêm vì các cấu trúc hiện có có thể có kích thước cố định và không gian lắp đặt hạn chế. Bề mặt lắp đặt sẵn có, vị trí neo, khả năng kết cấu, độ cao con lăn cần thiết và phạm vi tiếp xúc của tàu phải được xem xét trước khi sản xuất.
Thông tin gì cần được cung cấp cho báo giá kỹ thuật của Tấm chắn bùn?
Thông tin kỹ thuật hữu ích bao gồm loại tàu và DWT ước tính, kích thước tàu nếu có, tốc độ cập cảng hoặc vận chuyển dự kiến, hướng tiếp xúc, vị trí lắp đặt, kích thước con lăn yêu cầu nếu đã được chỉ định, số lượng đơn vị, hướng lắp đặt và bản vẽ kết cấu có sẵn.
