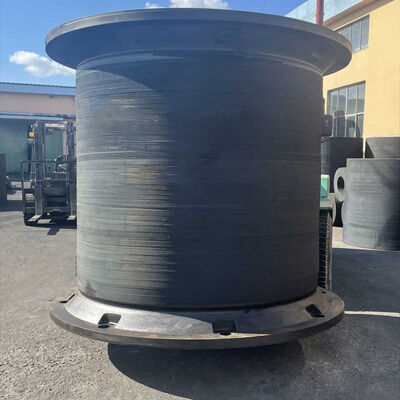

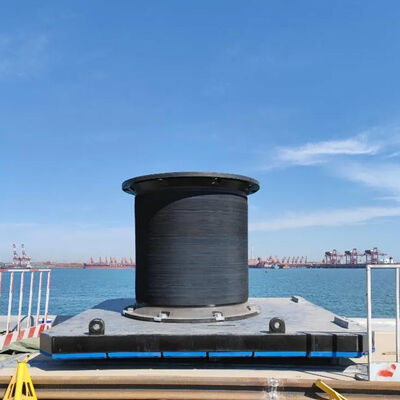

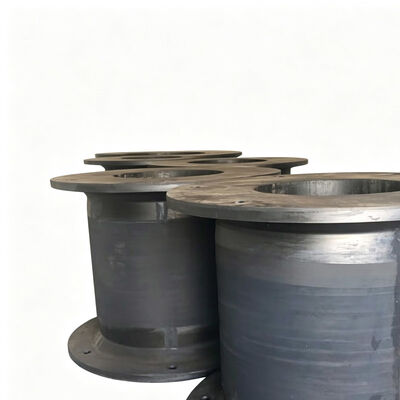

Chắn bùn cao su dạng tế bào là loại chắn bùn hàng hải hạng nặng được thiết kế để quản lý lực va chạm của tàu tại các căn cứ hỗ trợ ngoài khơi, bến cảng, cầu tàu công nghiệp, cột neo và các cơ sở khác tiếp xúc với sự di chuyển thường xuyên của tàu. Sản phẩm sử dụng cấu trúc cao su đúc hình trụ bị biến dạng dần dần khi bị nén giữa tàu và cấu trúc hàng hải cố định, tạo ra một giao diện đàn hồi để hấp thụ năng lượng cập bến và hạn chế truyền lực phản ứng đến các cấu trúc hỗ trợ.
Một căn cứ hỗ trợ ngoài khơi điển hình ở Trung Đông yêu cầu nâng cấp hệ thống chắn bùn cho một bến tàu được sử dụng bởi các tàu cung ứng ngoài khơi và tàu hỗ trợ xây dựng hàng hải. Cơ sở hoạt động quanh năm dưới bức xạ mặt trời cao, nhiệt độ cao, nước biển bắn và sự di chuyển thường xuyên của tàu.

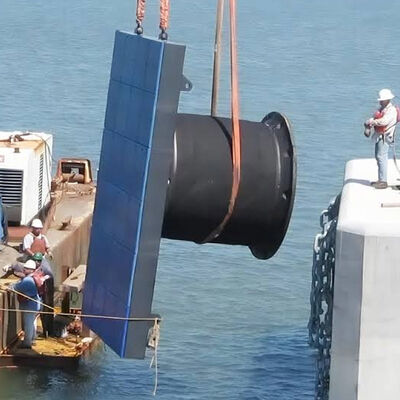

Chắn bùn cao su dạng tế bào được lựa chọn vì cấu trúc hình trụ của nó cung cấp khả năng nén có kiểm soát trong khi vẫn phù hợp với hình học bến hiện có. Hệ thống tích hợp các tấm mặt trước bằng thép với vật liệu bề mặt UHMW-PE ma sát thấp để phân phối áp lực tiếp xúc và giảm lực cản trượt trong quá trình di chuyển của tàu.
| Tên sản phẩm | Chắn bùn cao su dạng tế bào |
|---|---|
| Tên thương hiệu | Hongruntong Marine |
| Vật liệu | Cao su tự nhiên chất lượng cao |
| Lực phản ứng | 29-4626KN |
| Hấp thụ năng lượng | 4-6102KNM |
| Độ cứng | ≤82 Shore A |
| Tiêu chuẩn | PIANC2002, HGT2866-2016 |
| Tuổi thọ | 15-20 năm |
| Đặc điểm | Thiết kế mạnh mẽ, bền bỉ, đã được chứng minh |
| Ứng dụng | Cảng, bến tàu, cầu tàu, v.v. |
| Mẫu | H [mm] | h [mm] | D1 [mm] | D2 [mm] | n-t [mm] |
|---|---|---|---|---|---|
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
Có. Chắn bùn cao su dạng tế bào phù hợp cho các căn cứ cung ứng ngoài khơi, các thiết bị đầu cuối hậu cần hàng hải, cầu tàu công nghiệp, cột neo và các cơ sở khác nơi tàu tiếp xúc lặp đi lặp lại với các cấu trúc cố định.
Có. Vật liệu cao su có thể được lựa chọn theo nhiệt độ hoạt động dự kiến và điều kiện môi trường, bao gồm bức xạ UV, nhiệt độ, ozone, độ ẩm và điều kiện nước biển.
UHMW-PE cung cấp bề mặt tiếp xúc có ma sát thấp, chống mài mòn, giúp giảm lực cản trượt khi tàu di chuyển song song với bến, hạn chế các lực ngang bổ sung.
Kiểm tra thân cao su xem có vết nứt, vết cắt, mài mòn và biến dạng không. Kiểm tra các tấm thép, bu lông lắp, giá đỡ, dây chuyền và bề mặt trượt xem có bị ăn mòn, biến dạng, lỏng lẻo và mòn không.
Có. Hệ thống hoàn chỉnh có thể được cấu hình theo bản vẽ kỹ thuật và kích thước cấu trúc hiện có để thích ứng với các điều kiện hoạt động của tàu và yêu cầu lắp đặt cụ thể.
