Loại V Dock Bumper Khả năng chống va chạm mạnh Khả năng bền lâu dễ cài đặt
Mô tả

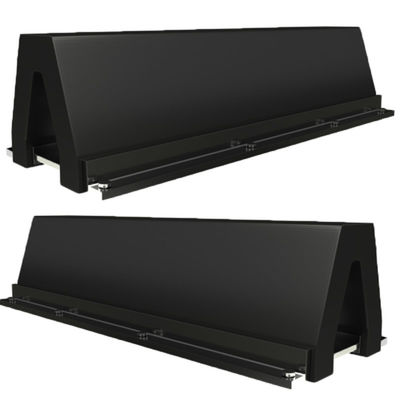

Arch Rubber Fender là một giải pháp bảo vệ bến tàu hiệu suất cao được thiết kế để chịu được tác động đậu tàu liên tục trong môi trường biển đòi hỏi.Cấu trúc V V cung cấp một đường cong giảm tải hiệu quả cao, cho phép hấp thụ năng lượng vượt trội với lực phản ứng tối thiểu trên tường bến tàu.Nó cung cấp độ bền và độ tin cậy lâu dài dưới áp lực hoạt động liên tục.
Vòng chắn này là lựa chọn ưa thích cho các cảng, nhà ga và nhà máy đóng tàu đòi hỏi sự cân bằng giữa sức mạnh, kinh tế và hiệu quả không gian.Thiết kế thân xe nhỏ gọn của Arch Fender cung cấp tỷ lệ hiệu suất-kích thước tuyệt vời, làm cho nó lý tưởng cho các không gian đậu xe hẹp và các dự án trang bị sau.Giảm nguy cơ mài mòn hoặc tổn thương tại chỗ.
Có sẵn trong kích thước tiêu chuẩn từ 200H đến 1000H, Hongruntong Arch Fenders được thiết kế để đáp ứng tiêu chuẩn chất lượng và an toàn quốc tế,cung cấp hiệu suất đáng tin cậy cho tất cả các loại thương mại, hải quân, và tàu ngoài khơi.
Nghiên cứu trường hợp: Hiện đại hóa xưởng đóng tàu ở Bắc Âu
Một xưởng đóng tàu lớn ở Bắc Âu chuyên về xây dựng tàu ngoài khơi cần một hệ thống vòm mạnh mẽ cho bến tàu trang bị mới.gây ra sự gián đoạn bảo trì thường xuyên và trầy xước thân tàu trên tàu hoàn thànhThách thức là thực hiện một giải pháp vòm có khả năng hấp thụ năng lượng va chạm lớn từ tàu lên đến 25.000 DWT trong khi duy trì kích thước lắp đặt nhỏ gọn.
Hongruntong Marine đã cung cấp Arch Rubber Fenders loại V1000H với các tấm thép hỗ trợ tích hợp và các miếng đệm phía trước UHMW-PE.được gắn chặt với cấu trúc bê tông thép thép không gỉSau khi lắp đặt, xưởng đóng tàu báo cáo giảm 45% căng thẳng va chạm và loại bỏ hoàn toàn thiệt hại bề mặt thân tàu trong các hoạt động đóng tàu.
Sau hai năm hoạt động, các vòm không có dấu hiệu nứt hoặc mệt mỏi vật liệu, và khoảng thời gian kiểm tra được kéo dài từ hàng quý đến hàng năm.Dự án xác nhận khả năng hoạt động đáng tin cậy của Hongruntong Arch Fender dưới tải trọng hoạt động nặng trong khi giảm tổng chi phí bảo trì vòng đời.
Thông số kỹ thuật
|
Tên sản phẩm |
Vòng cao su arch |
|
|
Vật liệu |
Cao su tự nhiên, cao su silicone |
|
|
Màu sắc |
Màu đen, hoặc tùy chỉnh |
|
|
Bề mặt |
Mượt mà |
|
|
Kích thước |
Chiều cao |
200-1000mm |
|
Chiều dài |
1000-3500mm |
|
|
Tất cả các kích thước có thể được tùy chỉnh |
||
|
Tính chất vật lý |
Hàm lượng polymer |
100% Virgin |
|
Nhiệt độ hoạt động |
-50°C~240°C |
|
|
Độ bền kéo |
≥ 16 Mpa |
|
|
Mật độ |
90+/-5 mỗi 100mm trong |
|
|
Độ cứng |
50-70 (khu A) |
|
|
Chiều dài |
≥ 400% |
|
|
Đặc điểm |
1. Thông qua chống nhiệt độ cao |
|
|
2. Chống nước mắt tuyệt vời, chống dầu, chống lão hóa |
||
|
3. Cứng kháng axit công nghiệp & kiềm và đàn hồi tốt |
||
|
4Được xây dựng theo PIANC2002 |
||
|
Ứng dụng |
Các nhà ga đa mục đích, các bãi dốc RoRo, các nhà ga tàu chở khách, tàu thuyền |
|
|
Mô hình |
W |
B |
F |
C |
H |
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400H |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500H |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000H |
2000 |
1680 |
750 |
650 |
1000 |
Đặc điểm
Thiết kế hấp thụ năng lượng cao và phản ứng thấp
Hiệu quả hình học của hồ sơ vòm đảm bảo độ lệch đồng đều và phân tán năng lượng được kiểm soát, bảo vệ cả thân tàu và cấu trúc bến tàu.Đường cong đáp ứng tải thẳng tuyến của nó ngăn chặn các đợt tăng lực đột ngột trong thời gian đậu xe năng lượng cao, làm cho nó phù hợp với các hoạt động đậu hàng thường xuyên liên quan đến kích thước tàu khác nhau.
Phương pháp hợp chất cao su cao cấp
Mỗi vòm được làm từ một hợp chất cao su được phát triển đặc biệt được thiết kế để có độ bền kéo cao, chống rách và chịu đựng môi trường.Công thức chứa các chất chống ozone và chống lão hóa ngăn ngừa cứng bề mặt hoặc nứt do tiếp xúc UV và nước muối lâu dài, duy trì độ đàn hồi và độ tin cậy ngay cả trong điều kiện thời tiết khắc nghiệt.
Hệ thống lắp đặt mô-đun hiệu quả
Hongruntong Arch Fenders được khoan trước với các lỗ lắp đặt tiêu chuẩn, cho phép sắp xếp nhanh chóng và chính xác trong quá trình lắp đặt.Hệ thống mô-đun chứa cả cấu hình dọc và ngang, lý tưởng cho các dự án cải tiến và xây dựng mới.
Hiệu suất nâng cao với đệm phía trước tùy chọn
Để giảm ma sát thân tàu và mài mòn bề mặt, đệm trước UHMW-PE hoặc composite tùy chọn có thể được tích hợp với thân vòm.và kéo dài tuổi thọ trong khi giảm thiểu các yêu cầu bảo trì trong các khu vực đậu xe có lưu lượng cao.
Ứng dụng

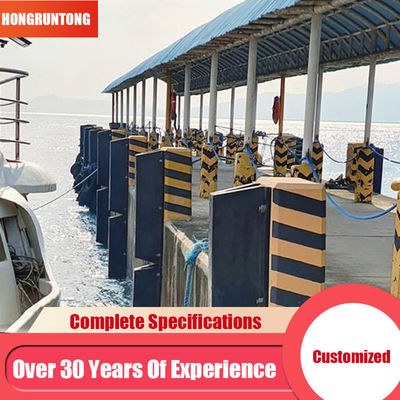

Các nhà ga cảng hạng nặng và các cơ sở vận chuyển hàng hóa lớn
Được sử dụng để bảo vệ các bức tường bến tàu được củng cố chống lại tác động của tàu lớn trong khi đậu.
Các nhà ga và nhà ga Ro-Ro
Đảm bảo cắm tàu an toàn và an toàn cho phà và tàu lăn / lăn, đặc biệt là khi sự sắp xếp chính xác và lực phản ứng tối thiểu là rất quan trọng.
Sân đóng và bảo trì tàu
Lý tưởng cho các bãi đậu và bến tàu sửa chữa, nơi mà sự toàn vẹn của thân tàu phải được bảo vệ trong các hoạt động đậu và phóng lặp đi lặp lại.
Tại sao chọn Hongruntong Marine
Chất lượng đã được chứng minh và tuân thủ toàn cầu
Hongruntong Arch Rubber Fenders được sản xuất theo tiêu chuẩn ISO 9001 và PIANC, tuân thủ đầy đủ các quy tắc an toàn cảng quốc tế.xác minh kéo, và đánh giá lão hóa nhanh hơn để đảm bảo độ tin cậy lâu dài.
Đổi mới về vật liệu và thiết kế
Bộ phận nghiên cứu và phát triển của chúng tôi liên tục tinh chỉnh các kỹ thuật hợp chất cao su và hóa thạch để tăng cường khả năng phục hồi, độ đàn hồi và khả năng chống lại sự suy thoái môi trường.Thông qua các công cụ mô phỏng tiên tiến, Hongruntong tối ưu hóa phân phối căng thẳng và cấu hình biến dạng của fender để có hiệu suất thực tế vượt trội.
Kỹ thuật tùy chỉnh cho các hoạt động hàng hải độc đáo
Chúng tôi thiết kế và cung cấp các hệ thống bảo vệ phù hợp dựa trên tính toán năng lượng đậu tàu cụ thể, lớp tàu và hình học bến tàu.và hướng dẫn cài đặt chi tiết để đảm bảo độ chính xác hiệu suất và an toàn hoạt động.
Hỗ trợ trên toàn thế giới và dịch vụ vòng đời
Hongruntong cung cấp bảo hiểm hậu cần toàn cầu, sẵn có phụ tùng thay thế nhanh chóng, và hỗ trợ kỹ thuật tại chỗ.và kiểm toán hiệu suất vòng đời để giúp khách hàng duy trì hiệu quả hoạt động với thời gian chết tối thiểu.
Câu hỏi thường gặp
1. Có bao nhiêu kích thước của Arch Rubber Fenders có sẵn?
Hongruntong cung cấp các mô hình tiêu chuẩn từ 200H đến 1000H, với kích thước tùy chỉnh có sẵn theo yêu cầu.
2Có thể sử dụng máy bảo vệ ở vùng khí hậu lạnh không?
Vâng, các hợp chất cao su của chúng tôi được kiểm tra về độ đàn hồi và hiệu suất ở nhiệt độ xuống đến 40 ° C, đảm bảo độ tin cậy trong các cảng Bắc Cực.
3Arch Fenders có phù hợp với bến tàu nổi không?
Chúng có thể được sử dụng trên các cấu trúc cố định hoặc bán nổi với khung gắn phù hợp hoặc tấm thép hỗ trợ.
4Tần suất bảo trì được khuyến cáo là bao nhiêu?
Kiểm tra trực quan mỗi 6 tháng là đủ. Kiểm tra cơ khí đầy đủ có thể được thực hiện hàng năm hoặc sau các sự kiện đậu tàu cực đoan.
5Hongruntong có tư vấn thiết kế không?
Các kỹ sư của chúng tôi cung cấp tư vấn miễn phí, tính toán năng lượng, và tối ưu hóa thiết kế để đảm bảo lựa chọn và lắp đặt vòm đúng cách.
