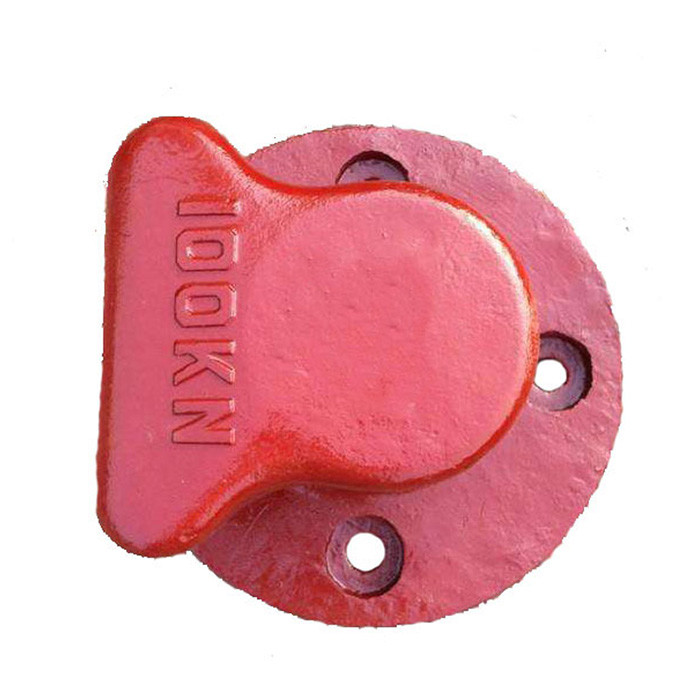

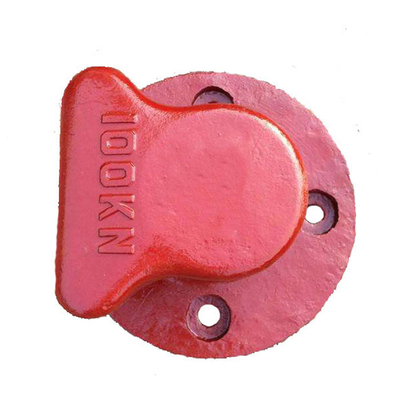

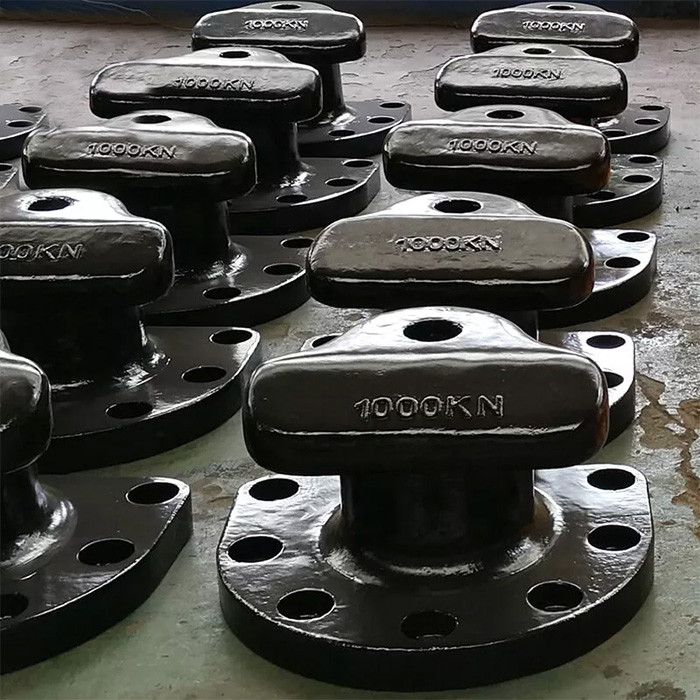

Bollards Mooring phần cứng hàng hải Gang đầu Tee 2000KN cho tàu
Sự mô tả

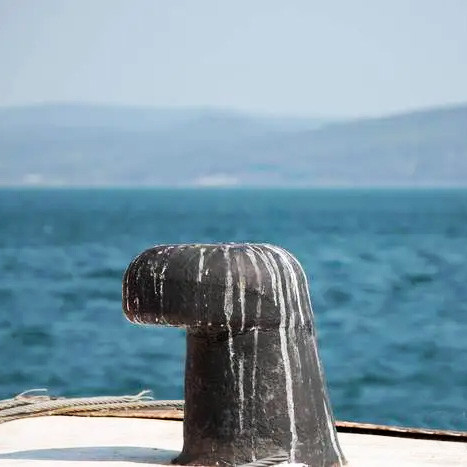

Mooring Bollard là một trụ thẳng đứng, ngắn, chắc chắn.Thuật ngữ này ban đầu dùng để chỉ một trụ trên tàu hoặc cầu cảng được sử dụng chủ yếu để neo đậu tàu thuyền.“Tee Bollard” / “T-bollard”, thiết kế này có phần trên cùng hình chữ “T”.Do đó, tên.Rất nổi bật ở nhiều nơi trên thế giới do tính đơn giản và nó hoàn thành tốt công việc lên đến 300 tấn.Thích hợp cho các góc dây dốc hơn.
Cầu tàu được thiết kế và lựa chọn theo công suất bến và kết cấu của cầu cảng đáp ứng các yêu cầu an toàn, tin cậy và dễ sử dụng cho việc cập, bến, neo đậu và quay đầu tàu.Bollard bao gồm một vỏ, một bu lông, một đai ốc, một vòng đệm, một tấm neo và một bao bì lõi.
Vị trí trung tâm của quả bông thông thường cách đường phía trước khoảng 0,5 - 0,8 mét.Nó quá gần dễ bị tàu đâm khi tách khỏi tàu.Nó không an toàn cho hoạt động của cáp;quá muộn, nó gây trở ngại cho việc xếp dỡ máy móc và làm hỏng cáp.Đối với các ụ bọc thép và sửa chữa tàu thuyền, vì có các phương tiện như hộp điện ở phía trước, nên các quả bông bắt buộc phải xa tiền tuyến hơn một chút, khoảng 0,8 - 1,0 mét.
Thông số kỹ thuật
| Kích thước | Công suất Bollard (Tấn) | |||||
| 10 | 15 | 22,5 | 30 | 50 | 80 | |
| Một | 32 | 40 | 40 | 40 | 50 | 70 |
| B | 205 | 235 | 255 | 255 | 350 | 380 |
| C | 220 | 340 | 350 | 350 | 500 | 550 |
| D | 216 | 410 | 430 | 450 | 640 | 640 |
| E | 236 | 335 | 355 | 375 | 540 | 550 |
| F | 75 | 80 | 90 | 100 | 150 | 160 |
| G | 65 | 155 | 165 | 175 | 250 | 250 |
| ØI | 120 | 160 | 180 | 200 | 260 | 280 |
| J | 118 | 205 | 215 | 225 | 320 | 320 |
| K | 118 | 130 | 140 | 150 | 220 | 230 |
| L1 ° | - | 30 ° | 30 ° | 30 ° | 30 ° | 15 ° |
| L2 ° | - | - | - | - | - | 45 ° |
| L3 ° | - | 60 ° | 60 ° | 60 ° | 60 ° | - |
| Bu lông | M20 | M24 | M30 | M30 | M36 | M42 |
| Chiều dài bu lông | 450 | 500 | 500 | 500 | 500 | 800 |
| P | 47 | 55 | 55 | 55 | 65 | 85 |
| Số lượng | 4 | 5 | 5 | 5 | 5 | 6 |
| Kích thước | Công suất Bollard (Tấn) | |||||
| 100 | 125 | 150 | 200 | 250 | 300 | |
| Một | 80 | 80 | 90 | 90 | 120 | 155 |
| B | 410 | 410 | 435 | 500 | 610 | 670 |
| C | 600 | 600 | 700 | 800 | 930 | 980 |
| D | 790 | 850 | 900 | 1000 | 1090 | 1200 |
| E | 640 | 700 | 750 | 850 | 915 | 925 |
| F | 175 | 175 | 200 | 225 | 250 | 200 |
| G | 325 | 325 | 350 | 375 | 425 | 475 |
| ØI | 350 | 350 | 400 | 450 | 500 | 500 |
| J | 395 | 425 | 450 | 500 | 545 | 600 |
| K | 245 | 275 | 300 | 350 | 370 | 325 |
| L1 ° | 10 ° | 10 ° | 10 ° | - | 5 ° | 23 ° |
| L2 ° | 40 ° | 40 ° | 40 ° | 36 ° | 34 ° | 26 ° |
| L3 ° | 80 ° | 80 ° | 80 ° | 72 ° | 68 ° | 52 ° |
| Bu lông | M42 | M48 | M48 | M56 | M64 | M64 |
| Chiều dài bu lông | 800 | 900 | 1000 | 1000 | 1375 | 1550 |
| P | 95 | 95 | 105 | 105 | 135 | 170 |
| Số lượng | 7 | 7 | 7 | số 8 | số 8 | 10 |
Đặc trưng
1. Ứng dụng mục đích chung lên đến 300 tấn.
2. Thích hợp cho các góc dây dốc hơn.
3. mạnh mẽ và thiết kế bền.
4. Bảo trì rất thấp.
5. Có sẵn các neo tiêu chuẩn và tùy chỉnh.
Các ứng dụng
● Nhà ga container & hàng loạt
● Dầu khí
● Bến tàu Ro-Ro, Phà, Container & Câu cá
● Hàng hóa tổng hợp
Thuận lợi
◆ Gang chất lượng cao theo tiêu chuẩn.
◆ Duy trì ổn định cao và cung cấp một neo an toàn và an toàn.
◆ Nhiều hình dạng tiêu chuẩn, xếp hạng tải trọng, vật liệu và hệ thống neo.
◆ Đảm bảo chất lượng, ISO9001 và BV, ABS, CCS của bên thứ ba.
◆ Cung cấp cho bạn thiết kế tùy chỉnh với các bản vẽ CAD.
